วาล์วสามแบบ หน้าตาคล้าย แต่เลือกผิดเจ็บแน่ — Ball Valve, Butterfly Valve และ Check Valve ต่างกันอย่างไร?

กลางดึกคืนหนึ่งในโรงงานอุตสาหกรรม จู่ๆ ระบบปั๊มน้ำแรงดันสูงก็ส่งเสียงดังสนั่น ก่อนที่ท่อจะแตกพังเสียหายทำให้น้ำท่วมทะลัก ไลน์การผลิตต้องหยุดชะงักทันที สาเหตุทั้งหมดเกิดจากความผิดพลาดเล็กๆ แต่สร้างความเสียหายมหาศาล นั่นคือ “ช่างเลือกใช้วาล์วผิดประเภท” แทนที่จะติดตั้ง Check Valve เพื่อกันน้ำไหลย้อนกลับตอนปั๊มตัดทำงาน กลับไปใส่ตำแหน่งนั้นผิดแบบ หรือการใช้ Butterfly Valve ในงานที่ต้องการแรงดันสูงมากจนเกิดการรั่วซึม

การตัดสินใจ เลือกวาล์ว ผิดประเภทไม่ได้ทำให้อุปกรณ์เสียหายเท่านั้น แต่หมายถึงค่าซ่อมแซมหลักแสนและเวลา Downtime ที่เสียไป วันนี้เราจะพามารู้จักและเจาะลึก วาล์วสามแบบ ที่หน้าตาคล้ายกันในเชิงหน้าที่การเปิดปิด แต่มีหลักการทำงาน สเปกวัสดุ และจุดประสงค์ต่างกันอย่างสิ้นเชิง เพื่อให้คุณสามารถ เลือกวาล์ว ได้ถูกต้อง ไม่ต้องเจ็บตัวและเสียเงินภายหลัง

วาล์วปิดเปิดน้ำมีกี่ประเภท? ภาพรวมก่อนเลือกใช้

ในระบบท่ออุตสาหกรรมและอาคารนั้น วาล์ว (Valve) มีอยู่มากมายหลายประเภทตามลักษณะการใช้งาน เช่น ความแตกต่างระหว่าง Gate Valve และ Globe Valve ที่นิยมใช้ในงานตัดตอนหรือปรับอัตราการไหล

แต่สำหรับบทความนี้ เราจะเจาะลึกไปที่ 3 วาล์วสามแบบที่ใช้งานบ่อยที่สุด ได้แก่ Ball Valve (บอลวาล์ว), Butterfly Valve (วาล์วปีกผีเสื้อ) และ Check Valve (เช็ควาล์ว) ซึ่งแต่ละแบบถูกออกแบบมาเพื่อวัตถุประสงค์เฉพาะตัว ดังนี้:

• วาล์วบอล (Ball Valve) — เน้นการปิด-เปิดที่สนิท รวดเร็ว และทนแรงดันสูง ควบคุมการไหลด้วยลูกบอลกลม
• บัตเตอร์ฟลายวาล์ว (Butterfly Valve) — เน้นประหยัดพื้นที่ น้ำหนักเบา สำหรับท่อขนาดใหญ่ ควบคุมด้วยแผ่นดิสก์หมุน
• เช็ควาล์ว (Check Valve) — เน้นความปลอดภัยของระบบ ทำงานอัตโนมัติเพื่อป้องกันการไหลย้อนกลับ

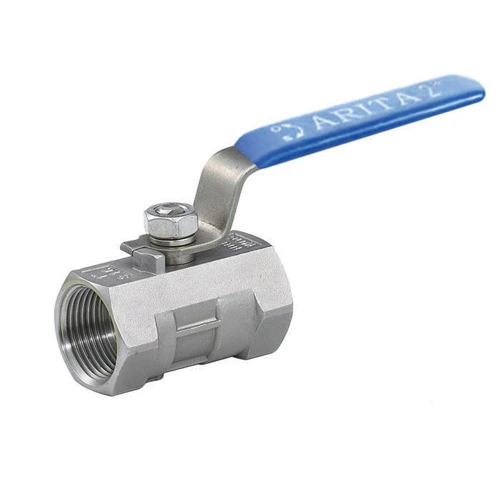

Ball Valve คืออะไร? (วาล์วบอล / บอลวาล์ว)

Ball Valve หรือ บอลวาล์ว คือวาล์วที่ควบคุมการเปิด-ปิดของเหลวด้วย “ลูกบอลทรงกลม” ที่มีรูกลวงตรงกลาง เมื่อเราหมุนด้ามจับไป 90 องศา (Quarter-turn) รูกลวงจะหันมาตรงกับแนวท่อทำให้น้ำไหลผ่าน และเมื่อหมุนปิด ลูกบอลจะหันด้านทึบมาบดบังทางน้ำอย่างสนิท

โครงสร้างและหลักการทำงาน

หากเปรียบเทียบให้เห็นภาพชัดๆ บอลวาล์วก็เหมือนกับก๊อกน้ำด้ามโยงตามบ้านเรือนที่เราคุ้นเคย เพียงแค่บิดก้านโยกนิดเดียว น้ำก็ไหลเต็มพิกัด หรือบิดกลับน้ำก็หยุดสนิททันทีเนื่องจากตัวลูกบอลกลมหมุนไปแนบกับซีล (Seat) อย่างหนาแน่น

ข้อดี

• ปิดได้สนิทแน่น: อัตราการรั่วซึมต่ำมากเมื่อเทียบกับวาล์วชนิดอื่น
• ทนแรงดันและอุณหภูมิสูงได้ดี: โครงสร้างแข็งแรงทนทาน
• ใช้งานง่ายและรวดเร็ว: หมุนเพียง 90 องศาก็เปิด-ปิดสุดได้ทันที
• อายุการใช้งานยาวนาน: บำรุงรักษาง่าย ไม่พังง่าย

ข้อจำกัด

• ไม่เหมาะกับการหรี่น้ำ: ไม่ควรใช้ควบคุมอัตราการไหลแบบละเอียด (Throttling) เพราะการเปิดวาล์วค้างไว้ครึ่งๆ กลางๆ จะทำให้แรงดันน้ำกัดเซาะตัวซีลจนวาล์วรั่วในที่สุด
• ราคาสูงกว่า: เมื่อเทียบในขนาดท่อที่ใหญ่ขึ้น ราคามักจะสูงกว่า Butterfly Valve

งานที่เหมาะ

ระบบก๊าซธรรมชาติ, ระบบน้ำมัน, ระบบท่อส่งน้ำแรงดันสูงในโรงงาน, และงานเคมีที่ต้องการความชัวร์ในการปิด-เปิด 100% รวมถึงระบบที่ต้องเปิด-ปิดใช้งานบ่อยครั้ง

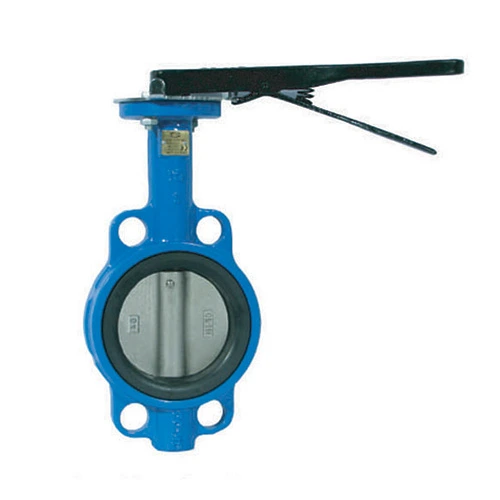

Butterfly Valve คืออะไร? (บัตเตอร์ฟลายวาล์ว)

Butterfly Valve หรือ วาล์วปีกผีเสื้อ เป็นวาล์วที่ใช้วิธีควบคุมการไหลด้วย “แผ่นดิสก์กลม” (Disc) ที่หมุนรอบแกนกลางภายในตัววาล์ว เมื่อเปิดสุดแผ่นดิสก์จะหมุนขนานไปกับทิศทางการไหลของน้ำ และเมื่อปิดสุด แผ่นดิสก์จะหมุนมาตั้งฉากเพื่อขวางทางน้ำไว้

โครงสร้างและหลักการทำงาน

จินตนาการถึงปีกผีเสื้อที่ขยับกางออกหรือหุบเข้า แผ่นดิสก์ตรงกลางจะทำหน้าที่คล้ายประตูกลที่หมุนรอบตัวเอง ข้อดีคือมันใช้พื้นที่ในแนวราบและแนวดิ่งน้อยมาก ตัววาล์วจะมีความบางและกะทัดรัด

ข้อดี

• น้ำหนักเบาและประหยัดพื้นที่: ตัววาล์วบางมาก ติดตั้งในที่แคบได้ดี
• ราคาประหยัด: ในขนาดท่อที่ใหญ่ (เช่น 4 นิ้วขึ้นไป) ราคาจะถูกกว่า Ball Valve อย่างเห็นได้ชัด
• ควบคุมการไหลได้บ้าง: สามารถเปิดหรี่เพื่อปรับการไหลได้ดีกว่าบอลวาล์ว

ข้อจำกัด

• ปิดไม่สนิทเท่า Ball Valve: ในระบบที่มีแรงดันสูงมากๆ อาจมีโอกาสซึมได้มากกว่า
• ขวางทางไหล: แม้จะเปิดสุด แต่แผ่นดิสก์ก็ยังคงอยู่ตรงกลางท่อ ทำให้เกิดแรงต้านและไม่เหมาะกับของเหลวที่มีสารแขวนลอยหนาแน่นหรือหนืดมากๆ

งานที่เหมาะ

ระบบปรับอากาศและระบายอากาศ (HVAC), ระบบน้ำประปาขนาดใหญ่, โรงงานอุตสาหกรรมทั่วไป, และระบบระบายน้ำทิ้ง

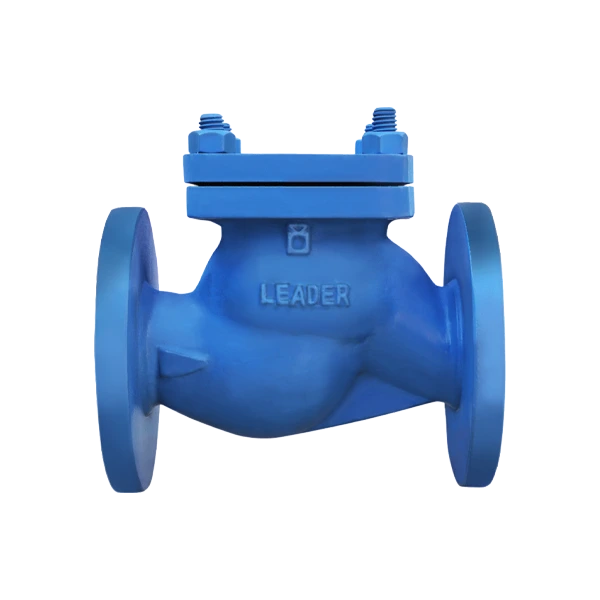

Check Valve คืออะไร? (เช็ควาล์ว)

Check Valve หรือ วาล์วกันกลับ เป็นวาล์วชนิดพิเศษที่ทำงานโดยอัตโนมัติ โดยไม่มีด้ามจับให้เราหมุน หน้าที่เดียวของมันคือยอมให้ของเหลวไหลไปในทิศทางเดียว (One-way valve) และจะปิดล็อกทันทีหากของเหลวพยายามจะไหลย้อนกลับ (Backflow) เพื่อป้องกันความเสียหายของอุปกรณ์ต้นทาง

โครงสร้างและหลักการทำงาน

เช็ควาล์วมีหลายประเภทย่อยตามลักษณะกลไกภายใน เช่น:

• Swing Check Valve: ใช้ลิ้นวาล์วแบบสวิงเปิดเมื่อมีแรงดันน้ำดันไปข้างหน้า และปิดลงด้วยแรงโน้มถ่วงเมื่อน้ำหยุดไหล
• Ball Check Valve: ใช้ลูกบอลภายในที่จะลอยขึ้นเมื่อน้ำไหลไป และจะตกลงมาอุดรูท่อถ้าน้ำไหลย้อน
• Lift Check Valve: ใช้ลูกสูบยกขึ้น-ลงในแนวดิ่ง เหมาะกับระบบแรงดันสูง

ข้อดี

• ทำงานอัตโนมัติ 100%: ไม่ต้องใช้คนหรือระบบไฟฟ้าในการสั่งการ
• ป้องกันความเสียหายร้ายแรง: ช่วยปกป้องปั๊มน้ำไม่ให้โดนแรงกระแทกจากน้ำไหลย้อนกลับ (Water Hammer)

ข้อจำกัด

• ไม่สามารถใช้ควบคุมการปิด-เปิดด้วยมือได้: ไม่สามารถสั่งปิดตายระบบได้ตามใจชอบ
• ต้องดูแลรักษาสม่ำเสมอ: หากมีเศษสิ่งสกปรกไปอุดตันที่ลิ้นวาล์ว อาจทำให้วาล์วปิดไม่สนิทและสูญเสียหน้าที่การกันกลับ

งานที่เหมาะ

ติดตั้งที่ด้านขาออก (Discharge) ของปั๊มน้ำทุกประเภท, ระบบประปาในอาคารสูง, และระบบป้องกันน้ำเสียไหลย้อนกลับ

เปรียบเทียบ Ball Valve vs Butterfly Valve vs Check Valve แบบเห็นภาพรวม

เพื่อให้คุณเห็นความแตกต่างและเลือกใช้งานได้อย่างถูกต้อง มาดูตารางเปรียบเทียบมิติสำคัญของวาล์วทั้ง 3 แบบนี้กัน:

เลือกวาล์วแบบไหนให้เหมาะกับงาน? คู่มือตัดสินใจ 5 ข้อ

ก่อนตัดสินใจซื้อวาล์วไปติดตั้ง ลองตอบคำถาม 5 ข้อนี้ เพื่อให้ได้วาล์วที่ถูกต้องและคุ้มค่าที่สุด:

• ข้อ 1: ต้องการปิด-เปิดสมบูรณ์ หรือแค่ควบคุมอัตราการไหล? > ถ้าต้องการปิดสนิท 100% ทนแรงดันสูง เลือก Ball Valve แต่ถ้าต้องการปรับปริมาณการไหลบ้างในท่อขนาดใหญ่ เลือก Butterfly Valve
• ข้อ 2: ท่อมีขนาดใหญ่กว่า 6 นิ้วขึ้นไปหรือไม่? > หากท่อมีขนาดใหญ่ การใช้ Butterfly Valve จะช่วยประหยัดต้นทุนและลดน้ำหนักโครงสร้างรองรับท่อได้มหาศาลเมื่อเทียบกับบอลวาล์ว
• ข้อ 3: มีความเสี่ยงที่ของเหลวจะไหลย้อนกลับจนระบบพังไหม? > ถ้าคำตอบคือ “มี” (เช่น บริเวณหลังปั๊มน้ำ) คุณต้องติดตั้ง Check Valve ควบคู่ไปด้วยเสมอเพื่อป้องกันแรงกระแทกของน้ำ
• ข้อ 4: ของเหลวเป็นก๊าซ น้ำมัน หรือสารเคมีหรือไม่? > สิ่งสำคัญคือต้องเลือกวัสดุตัวเรือน (Body) และซีล (Seal) ให้เหมาะ เช่น สแตนเลส ทองเหลือง หรือ PVC
• ข้อ 5: ระบบต้องการ Automation หรือ Manual? > สำหรับ Ball Valve และ Butterfly Valve สามารถติดตั้งตัวหัวขับ (Actuator) ไฟฟ้าหรือลมเพื่อสั่งการอัตโนมัติได้ ส่วน Check Valve นั้นทำงานเป็นระบบออโต้ในตัวมันเองอยู่แล้ว

ตัวอย่างการใช้งานจริงในชีวิตประจำวันและอุตสาหกรรม

1. ระบบน้ำในบ้านพักอาศัย: มักจะติดตั้ง Ball Valve ไว้ที่บริเวณมิเตอร์น้ำหน้าบ้านเพื่อเปิด-ปิดซ่อมแซมได้สนิท และติดตั้ง Check Valve ไว้ที่ท่อขาออกของปั๊มน้ำ เพื่อไม่ให้น้ำในบ้านไหลย้อนกลับไปทำลายใบพัดปั๊ม ซึ่งจำเป็นต้องรู้ วิธีการเลือกปั๊มน้ำที่เหมาะกับระบบควบคู่กันด้วย
2. โรงงานผลิตอาหารและเครื่องดื่ม: นิยมใช้ Butterfly Valve สแตนเลสในระบบท่อส่งหลัก เพราะถอดล้างทำความสะอาดง่าย ไม่สะสมสิ่งสกปรก และประหยัดพื้นที่ติดตั้ง
3. ระบบดับเพลิงในอาคาร: มักเลือกใช้ Ball Valve ในจุดสำคัญเพราะต้องการความมั่นใจว่าเมื่อเกิดเหตุฉุกเฉิน จะสามารถเปิดวาล์วให้น้ำไหลผ่านได้อย่างรวดเร็วเต็มพิกัดและทนแรงดันสูงได้ดี
4. ระบบระบายน้ำเสียอาคาร: ต้องติดตั้ง Check Valve ขนาดใหญ่เพื่อป้องกันไม่ให้น้ำเสียจากท่อสาธารณะไหลย้อนกลับเข้ามาท่วมภายในตัวอาคารเวลาเกิดฝนตกหนัก

สรุป + คำแนะนำก่อนซื้อ

การเข้าใจความแตกต่างของวาล์วสามแบบนี้จะช่วยให้ระบบท่อของคุณทำงานได้อย่างมีประสิทธิภาพและปลอดภัย:

• Ball Valve — เลือกเมื่อต้องการความแน่นหนา ปิดสนิท และทนทานต่อแรงดันสูง
• Butterfly Valve — เลือกเมื่อต้องการประหยัดต้นทุน ประหยัดพื้นที่ โดยเฉพาะในท่อขนาดใหญ่
• Check Valve — เลือกติดตั้งเสมอในจุดที่มีความเสี่ยงจากการไหลย้อนกลับเพื่อปกป้องอุปกรณ์ในระบบ
