วาล์วคืออะไร? รู้จักทุกประเภทวาล์วและการใช้งานจริงในระบบท่อ

วาล์วคืออะไร? คำถามนี้อาจดูไกลตัว ลองจินตนาการว่าหากค่ำคืนนี้ไม่มี “วาล์ว” หลงเหลืออยู่บนโลกเลยแม้แต่ตัวเดียว… น้ำในบ้านของคุณจะไหลทะลักออกจากก๊อกไม่ยอมหยุด ก๊าซหุงต้มจะรั่วไหลกระจายเต็มห้อง และโรงงานอุตสาหกรรม โรงไฟฟ้า รวมถึงระบบสาธารณูปโภคทั้งหมดในโลกจะต้องหยุดชะงักลงทันทีภายในไม่กี่นาที

สิ่งเล็ก ๆ ที่ซ่อนอยู่หลังผนัง ใต้อ่างล้างหน้า หรือในโรงงานขนาดใหญ่ทำหน้าที่เป็น “ผู้พิทักษ์และผู้ควบคุม” พลังงานของเหลวและก๊าซทั้งหมดบนโลกใบนี้

นิยามกระชับ: Valve คืออะไร?

• ภาษาชาวบ้าน: วาล์ว (หรือที่มักเรียกติดปากในบ้านว่า วาล์วน้ำ) คือ “ตัวเปิด-ปิดและปรับความแรง” ของน้ำหรือแก๊ส เหมือนก๊อกน้ำหรือวาล์วถังแก๊สที่เราใช้ทุกวัน

• ภาษาวิศวกรรม: วาล์ว คือ อุปกรณ์เชิงกลที่ติดตั้งในระบบท่อเพื่อทำหน้าที่ ควบคุม (Control) หรือแปรเปลี่ยน (Direct) การไหล, แรงดัน, และทิศทางของของไหล (Fluid) ซึ่งครอบคลุมทั้งของเหลว ก๊าซ หรือแม้กระทั่งของไหลที่มีของแข็งปน (Slurry)

วาล์วทำหน้าที่หลัก 3 อย่าง:

1. เปิด-ปิด (Isolate): กั้นของไหลไม่ให้ผ่าน หรือปล่อยให้ผ่านไปได้ 100%

2. ควบคุมอัตราการไหล (Throttle): หรี่หรือเร่งเพื่อปรับปริมาณและแรงดันตามต้องการ

3. ป้องกันการไหลย้อนกลับ (Non-return): บังคับให้ของไหลเดินทางเดียว ป้องกันความเสียหายต่อระบบ

Roadmap ของบทความนี้: เราจะพาทุกคนไปเจาะลึกตั้งแต่หลักการทำงานพื้นฐาน, ชิ้นส่วนภายใน, เจาะลึกวาล์ว 7 ประเภทที่นิยมที่สุด, วิธีเลือกใช้งานด้วยตารางเปรียบเทียบ, ไปจนถึงระบบควบคุมอัตโนมัติ (Actuator) และการบำรุงรักษาแบบมืออาชีพครับ

Valve คืออะไร? หลักการทำงานพื้นฐานที่ต้องรู้ก่อน

ในเชิงวิศวกรรม วาล์ว คือ อุปกรณ์ควบคุมการไหลของของไหลในระบบท่อ โดยอาศัยการเปลี่ยนแปลงขนาดช่องเปิดของทางผ่าน เพื่อสร้างแรงต้านทานหรือปิดกั้นการไหลโดยสิ้นเชิง

องค์ประกอบหลักของวาล์วทุกประเภท

แม้จะมีหน้าตาต่างกัน แต่วาล์วส่วนใหญ่จะมี 5 ส่วนประกอบวิกฤต ดังนี้:

• Body (ตัวเรือน): เปลือกนอกหลักที่รองรับแรงดันและต่อเข้ากับท่อ

• Bonnet (ฝาครอบ): ชิ้นส่วนที่ปิดด้านบนของตัวเรือน มักเป็นช่องให้ก้านวาล์วผ่านและถอดซ่อมบำรุงภายในได้

• Trim (ชิ้นส่วนภายใน): หัวใจสำคัญ ประกอบด้วย Disc/Gate/Ball (ชิ้นส่วนที่ทำหน้าที่กั้นการไหล) และ Seat (บ่าวาล์วที่รองรับดิสก์เพื่อให้ปิดสนิท)

• Stem (ก้านวาล์ว): แท่งโลหะที่ส่งผ่านแรงจากภายนอกเข้าไปขับเคลื่อน Disc ด้านใน

• Actuator (ตัวขับวาล์ว): ส่วนที่ใช้สั่งการ อาจเป็นพวงมาลัยหมุนด้วยมือ (Handwheel), ด้ามโยก (Lever) หรือระบบอัตโนมัติ

หลักการทำงาน: วาล์วควบคุมการไหลอย่างไร

วาล์วทำงานโดยการรบกวนพลังงานของไหล เมื่อเราหรี่วาล์ว (ช่องแคบลง) อัตราการไหล (Flow Rate) จะลดลง ในขณะที่เกิด แรงดันตกคร่อม (Pressure Drop) สูงขึ้นข้ามตัววาล์ว หากต้องการเปลี่ยน ทิศทาง (Direction) วาล์วบางชนิดจะเปิดเฉพาะช่องทางที่กำหนดเพื่อบังคับทิศทาง

วัสดุที่ใช้ทำวาล์ว: เลือกอย่างไรให้เหมาะงาน

• PVC / Plastic: ราคาถูก น้ำหนักเบา ไม่เป็นสนิม เหมาะกับงานน้ำประปาทั่วไป สารเคมีไม่รุนแรง แต่ทนความร้อนและแรงดันสูงไม่ได้

• ทองเหลือง (Brass/Bronze): ทนทาน ไม่เป็นสนิมง่าย นิยมใช้กับวาล์วน้ำในบ้านและงานพาณิชย์ขนาดเล็ก

• เหล็กหล่อ (Cast Iron/Ductile Iron): แข็งแรง ราคาคุ้มค่า เหมาะกับท่อน้ำขนาดใหญ่ของเมือง งานระบบดับเพลิง

• สแตนเลส (Stainless Steel): ทนสารเคมีกัดกร่อนสูง ทนอุณหภูมิวิกฤตได้ดี เหมาะกับอุตสาหกรรมอาหาร ยา และเคมีภัณฑ์

มาตรฐานสากลที่ควรรู้ (International Standards)

ก่อนซื้อหรือออกแบบระบบท่อ ต้องเช็กมาตรฐานเหล่านี้เพื่อให้ต่อเข้ากับท่อได้พอดีและทนแรงดันได้ปลอดภัย:

• ANSI / ASME: มาตรฐานอเมริกา (มักระบุแรงดันเป็น Class เช่น Class 150, 300)

• API: มาตรฐานสำหรับอุตสาหกรรมน้ำมันและก๊าซโดยเฉพาะ

• DIN: มาตรฐานเยอรมัน/ยุโรป (ระบุแรงดันเป็น PN เช่น PN16, PN40)

• JIS: มาตรฐานญี่ปุ่น (ระบุแรงดันเป็น K เช่น 10K, 20K)

ชนิดของวาล์ว: รู้จักทุกประเภทวาล์วที่ใช้งานจริง

การแบ่งประเภทวาล์วทำได้หลายแกน (ตามหน้าที่, โครงสร้าง, การขับเคลื่อน) เพื่อให้เห็นภาพชัดเจน นี่คือ 7 วาล์วหลัก ที่ขับเคลื่อนโลกใบนี้อยู่:

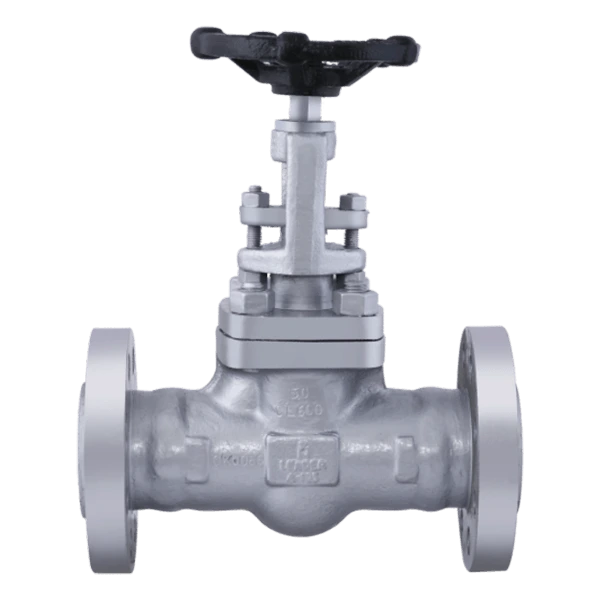

1. Gate Valve (วาล์วประตู)

• หลักการทำงาน: มีแผ่นกั้น (Gate) ลักษณะคล้ายประตูลิ่ม เลื่อนขึ้น-ลงในแนวตั้งฉากกับการไหลเพื่อเปิดหรือปิด

• ข้อดี: เมื่อเปิดสุด แผ่นกั้นจะยกขึ้นไปซ่อนใน Bonnet ทำให้ทางวิ่งโล่ง ไม่มีอะไรขวาง แรงดันตกคร่อมจึงต่ำมาก (Low Pressure Drop)

• ข้อเสีย: ไม่เหมาะกับการหรี่ (Throttling) เพราะแรงดันน้ำจะกระแทกแผ่นประตูให้สั่นสะเทือนจนเสียหาย และเปิด-ปิดช้าเพราะต้องหมุนหลายรอบ

• การใช้งานจริง: วาล์วประธานตัดตอนในระบบท่อน้ำประปา, ท่อส่งน้ำมันระยะไกล (เน้นเปิดสุด/ปิดสนิท)

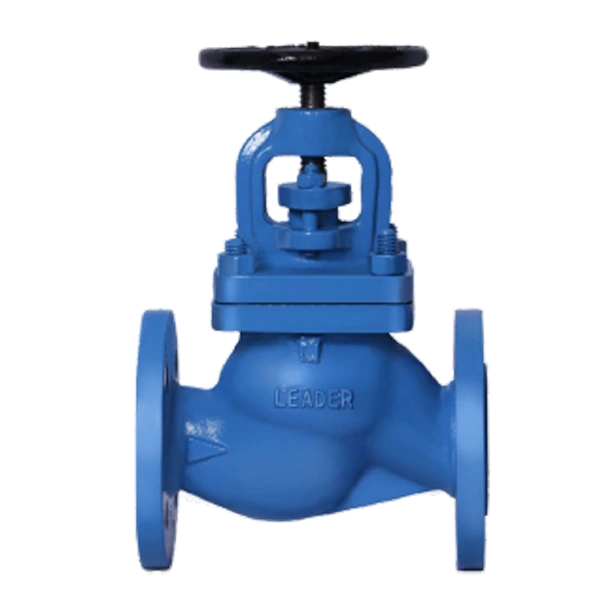

2. Globe Valve (วาล์วทรงกลม)

• หลักการทำงาน: ของไหลจะวิ่งหักเหเป็นรูปตัว S อยู่ภายในตัวเรือน โดยมีลิ้นวาล์ว (Disc) เลื่อนขึ้น-ลงในแนวตั้งฉากกับบ่าวาล์ว

• ข้อดี: ควบคุมอัตราการไหล (Throttling) ได้ละเอียดและดีเยี่ยมที่สุด ทนต่อการกัดเซาะของของไหลได้ดี

• ข้อเสีย: ของไหลต้องหักเหทิศทางข้างใน ทำให้เกิดแรงดันตกคร่อมสูง (กินแรงปั๊ม)

• การใช้งานจริง: ระบบท่อไอน้ำ (Steam), ระบบควบคุมอุณหภูมิ/ทำความเย็น, ท่อระบายความดัน

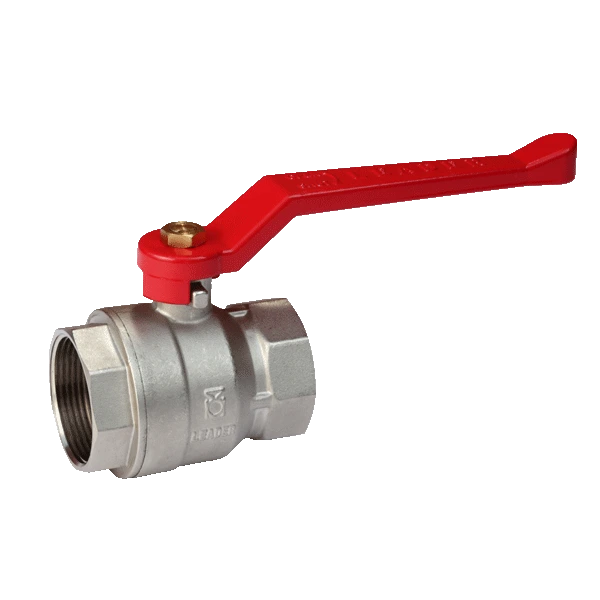

3. Ball Valve (วาล์วลูกบอล)

• หลักการทำงาน: ชิ้นส่วนกั้นเป็นลูกบอลกลมที่มีรูเจาะตรงกลาง หมุนเปิด-ปิดโดยการบิดเพียง 90 องศา (Quarter-turn)

• ข้อดี: เปิด-ปิดได้รวดเร็วมาก, ซีลปิดสนิทไม่รั่วซึม, ความทนทานสูงและดูแลรักษาง่าย

• ข้อเสีย: หากเปิดหรี่ ของไหลจะกัดเซาะบ่ารองลูกบอล (Seat) ทำให้วาล์วรั่วในอนาคต (ยกเว้นรุ่นที่ออกแบบมาพิเศษ)

• การใช้งานจริง: วาล์วน้ำตามบ้านทั่วไป, ท่อส่งก๊าซธรรมชาติ, ระบบสารเคมี (เป็นวาล์วที่นิยมที่สุดในโลก)

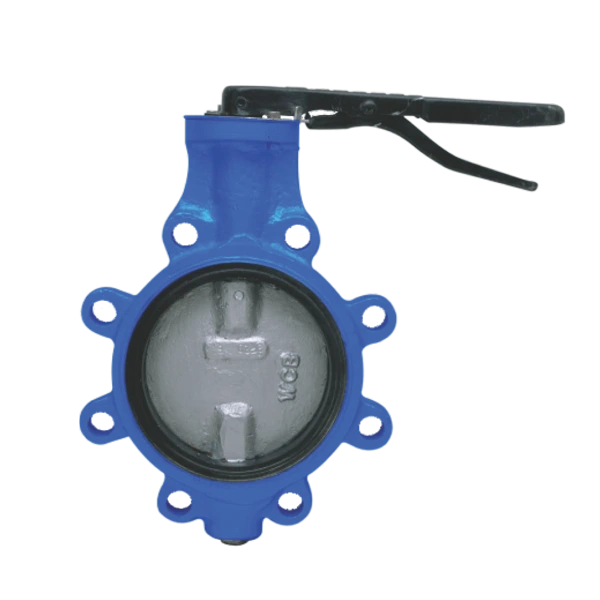

4. Butterfly Valve (วาล์วผีเสื้อ)

• หลักการทำงาน: มีแผ่นดิสก์วงกลมหมุนรอบแกนกลาง 90 องศาอยู่ภายในท่อ คล้ายการขยับปีกผีเสื้อ

• ข้อดี: ตัววาล์วบาง น้ำหนักเบามาก ประหยัดพื้นที่ ติดตั้งง่าย และราคาถูกมากเมื่อเทียบกับวาล์วขนาดใหญ่ชนิดอื่น

• ข้อเสีย: มีแผ่นดิสก์ขวางอยู่กลางท่อตลอดเวลา แม้จะเปิดสุด ทำให้อาจมีเศษสิ่งสกปรกไปอุดตันได้ง่าย และซีลไม่สนิทเท่า Ball Valve ในแรงดันสูงมากๆ

• การใช้งานจริง: ระบบปรับอากาศขนาดใหญ่ (HVAC), โรงบำบัดน้ำเสีย, ระบบท่อน้ำหล่อเย็นในโรงงาน

5. Check Valve (วาล์วกันกลับ)

• หลักการทำงาน: ทำงานอัตโนมัติด้วยแรงดันของไหล ยอมให้ของไหลผ่านไปทิศทางเดียว หากไหลย้อนกลับ วาล์วจะปิดเองทันทีโดยไม่ต้องใช้คนหรือไฟฟ้า

• ชนิดย่อย: Swing Check (แผ่นเหวี่ยง), Lift Check (ลูกสูบยกขึ้น), Wafer Check (แผ่นพับคู่ขนาดกะทัดรัด)

• การใช้งานจริง: ติดตั้งหลังปั๊มน้ำทุกตัวเพื่อป้องกันน้ำไหลย้อนกลับมากระแทกปั๊มพัง (Water Hammer)

6. Safety Valve / Relief Valve (วาล์วนิรภัย)

• หลักการทำงาน: เป็นวาล์วปิดสนิทที่จะ เปิดออกโดยอัตโนมัติเมื่อแรงดันในระบบเกินค่าความปลอดภัยที่ตั้งไว้ (Set Pressure) เพื่อระบายแรงดันส่วนเกินออก

• ความแตกต่าง:

  • Safety Valve: เปิดพรึ่บออกทันที 100% มักใช้กับก๊าซหรือไอน้ำ (Compressible fluids)

  • Relief Valve: ค่อย ๆ เปิดตามสัดส่วนแรงดันที่เกิน มักใช้กับของเหลว (Incompressible fluids)

• การใช้งานจริง: หม้อต้มน้ำอุตสาหกรรม (Boiler), ถังบรรจุแก๊สแรงดันสูง

7. Needle Valve (วาล์วเข็ม)

• หลักการทำงาน: มีแกนควบคุมเป็นปลายแหลมคล้ายเข็ม ค่อย ๆ เลื่อนเข้าไปในช่องเปิดขนาดเล็ก

• ข้อดี: ควบคุมและปรับปริมาณการไหลปริมาณน้อย ๆ ได้อย่างแม่นยำสูงสุด

• การใช้งานจริง: ระบบเครื่องมือวัด (Instrumentation), ห้องแล็บเคมี, ท่อจ่ายน้ำมันเชื้อเพลิงเข้าระบบเผาไหม้

วิธีเลือกวาล์วให้เหมาะกับงาน (Selection Guide)

การเลือกวาล์วผิดประเภทนอกจากจะทำให้ระบบทำงานไม่ได้ประสิทธิภาพแล้ว ยังอาจก่อให้เกิดอันตรายร้ายแรงได้ นี่คือตารางเปรียบเทียบเพื่อการตัดสินใจ:

💡 เกณฑ์การเลือกเบื้องต้น (Checklist):

1. ประเภทของไหล: เป็นน้ำ, ไอน้ำ, ก๊าซ หรือสารเคมีกัดกร่อน?

2. ความดันและอุณหภูมิ: ตรวจสอบค่าสูงสุดที่ระบบท่อจะเผชิญ (เทียบกับมาตรฐาน ANSI/DIN/JIS)

3. ลักษณะงาน: ต้องการแค่เปิด-ปิด (Ball/Gate) หรือต้องการควบคุมอัตราไหล (Globe/Needle)

ระบบวาล์วในอุตสาหกรรมจริง และการควบคุมอัตโนมัติ

ในโลกโรงงานยุค 4.0 การจะเดินไปหมุนพวงมาลัยวาล์วทีละตัวคงไม่ทันการณ์ จึงเกิดสิ่งที่เรียกว่า Actuator (หัวขับวาล์ว) ขึ้นมา เพื่อเปลี่ยนวาล์วแบบแมนนวลให้กลายเป็นระบบอัตโนมัติ

Actuator และระบบควบคุมวาล์วอัตโนมัติ

• Pneumatic Actuator (หัวขับลม): ใช้แรงดันลมขับเคลื่อน เปิด-ปิดไวมาก ปลอดภัยจากประกายไฟ (นิยมที่สุดในโรงงานเคมี)

• Electric Actuator (หัวขับไฟฟ้า): ใช้มอเตอร์ไฟฟ้าควบคุม สั่งการได้แม่นยำสูงมาก ต่อพ่วงกับระบบคอมพิวเตอร์ส่วนกลาง (SCADA/PLC) ได้ง่าย

• Hydraulic Actuator (หัวขับไฮดรอลิก): ใช้แรงดันน้ำมัน ให้กำลังมหาศาล เหมาะกับวาล์วขนาดใหญ่พิเศษในเขื่อนหรือแท่นขุดเจาะน้ำมัน

ตัวอย่างการทำงานร่วมกันในระบบจริง (Industrial Valve System)

ในสถานีปั๊มน้ำอุตสาหกรรม วาล์วจะทำงานร่วมกันเป็นทีม:

เมื่อสตาร์ทปั๊ม Check Valve จะเปิดให้ออก > Globe Valve (Control Valve) ที่ต่อกับหัวขับไฟฟ้าจะค่อย ๆ หรี่เพื่อปรับแรงดันน้ำให้เสถียร > หากเกิดเหตุฉุกเฉินไฟดับ ปั๊มหยุดกะทันหัน Check Valve จะปิดล็อกเพื่อป้องกันน้ำไหลย้อนกลับมากระแทกใบพัดปั๊ม > และมี Safety Valve คอยสแตนด์บายระบายแรงดันหากท่อเกิดตันกระทันหัน

การบำรุงรักษาวาล์วเบื้องต้น: ปัญหาที่พบบ่อยและวิธีแก้

เพื่อให้วาล์วมีอายุการใช้งานที่ยาวนานและปลอดภัย ควรหมั่นตรวจสอบสัญญาณเตือนเหล่านี้:

• ปัญหาที่ 1: วาล์วรั่วซึมออกด้านนอก (Gland Packing Leak)

  • สาเหตุ: ซีลยางหรือปะเก็นตรงก้านวาล์วเสื่อมสภาพจากการใช้งาน

  • วิธีแก้: ขันน็อตประกับฝากล่องซีล (Gland Flange) ให้แน่นขึ้นเล็กน้อย หากยังไม่หายต้องเปลี่ยนชิ้นส่วน Packing ใหม่

• ปัญหาที่ 2: วาล์วผ่านใน (Internal Leakage / ปิดไม่สนิท)

  • สาเหตุ: มีเศษตะกรัน ขยะ หรือกรวดทรายเข้าไปติดที่บ่าวาล์ว (Seat) หรือผิว Disc โดนกัดเซาะ

  • วิธีแก้: ถอดทำความสะอาดหน้าวาล์ว หรือทำการบดวาล์ว (Lapping) ใหม่เพื่อให้ผิวสัมผัสเรียบสนิท

• ปัญหาที่ 3: วาล์วติดขัด (Stuck Valve)

  • สาเหตุ: เกิดสนิมหรือคราบหินปูนเกาะที่แกน Stem เนื่องจากไม่ได้ขยับเปิด-ปิดเป็นเวลานาน

  • วิธีแก้: ชโลมน้ำมันหล่อลื่นขจัดสนิม แล้วค่อย ๆ เคาะและหมุนโยกเบา ๆ ข้อควรระวัง: ห้ามใช้ท่อแป๊บต่อความยาวด้ามเพื่อฝืนขันเด็ดขาด เพราะก้านวาล์วอาจหักภายในได้

สรุปก่อนซื้อวาล์ว

ทุกครั้งที่จะเลือกซื้อวาล์ว อย่ามองเพียงแค่เรื่อง “ราคา” แต่ต้องมองถึง “ความปลอดภัยและลักษณะงาน” ตรวจสอบย้ำเสมอว่า วาล์วตัวนั้นมี มาตรฐานและใบรับรอง (Certificates) เช่น มาตรฐาน API สำหรับงานน้ำมัน หรือใบรับรองความเป็นเกรดอาหาร (Food Grade) หรือไม่ เพื่อความคุ้มค่าและปลอดภัยสูงสุดต่อชีวิตและทรัพย์สินในระบบท่อของคุณ
