Check Valve คืออะไร? เจาะลึก 5 ประเภทและการเลือกใช้ป้องกันระบบพัง

กลางดึกคืนหนึ่งในโรงงานอุตสาหกรรม จู่ๆ ก็มีเสียงดังสนั่นสะเทือนออกมาจากห้องปั๊มน้ำแรงดันสูง ไม่กี่นาทีหลังจากนั้น ตัวเรือนปั๊มน้ำราคาหลักแสนก็เกิดรอยร้าวและพังเสียหายจนไลน์การผลิตทั้งหมดต้องหยุดชะงัก (Downtime) เมื่อวิศวกรเข้าตรวจสอบหน้างานกลับพบว่า สาเหตุไม่ได้เกิดจากระบบไฟฟ้าหรือตัวปั๊มเสื่อมสภาพ แต่เกิดจากปรากฏการณ์น้ำไหลย้อนกลับอย่างรุนแรงเนื่องจากขาด “วาล์วตัวเล็กๆ” ที่ทำหน้าที่กั้นแรงดันน้ำเพียงตัวเดียว

ความเสียหายระดับหลักแสนหรือหลักล้านในระบบท่ออุตสาหกรรม มักมีจุดเริ่มต้นจากการละเลยอุปกรณ์ความปลอดภัยพื้นฐาน หากคุณเป็นวิศวกร ช่างเทคนิค หรือฝ่ายจัดซื้อที่กำลังวางระบบท่อ การทำความเข้าใจว่า Check Valve (เช็ควาล์ว) คืออะไร มีความสำคัญอย่างไร จึงเป็นเรื่องที่ไม่ควรมองข้าม ในภาษาพูดทั่วไปเรามักเรียกอุปกรณ์ชิ้นนี้ว่า “วาล์วกันไหลกลับ” หรือในทางสากลเรียกว่า Non-return Valve นั่นเอง

บทความนี้จะพาคุณไปเจาะลึกทุกมิติ ตั้งแต่หลักการทำงานพื้นฐาน โครงสร้างชิ้นส่วนภายใน ประเภทของวาล์วที่นิยมใช้ ไปจนถึงคู่มือการเลือกซื้อ เพื่อให้คุณนำไปใช้งานได้อย่างถูกต้องและคุ้มค่าที่สุด

Check Valve คืออะไร และทำงานอย่างไร?

ในเชิงเทคนิค check valve คือ อุปกรณ์เชิงกลในระบบท่อที่ถูกออกแบบมาเพื่อควบคุมทิศทางการไหลของของไหล (Fluid) ไม่ว่าจะเป็นน้ำ ของเหลวหนืด สารเคมี หรือก๊าซ ให้สามารถเคลื่อนที่ไปใน “ทิศทางเดียวเท่านั้น (One-way Direction)” และตัวกลไกภายในจะทำการปิดล็อกโดยอัตโนมัติทันทีหากของไหลนั้นพยายามที่จะไหลย้อนกลับ (Backflow)

หัวใจสำคัญในการทำงาน: Differential Pressure และ Cracking Pressure

หลักการทำงานพื้นฐานของเช็ควาล์วไม่ได้พึ่งพาพวงมาลัยหมุน ด้ามโยก หรือระบบไฟฟ้าจากภายนอก แต่ทำงานด้วยแรงดันที่แตกต่างกันในระบบ หรือที่เรียกว่า Differential Pressure (ความดันต่าง)

• Cracking Pressure คืออะไร?

  ก่อนที่ของไหลจะผ่านวาล์วไปได้ ระบบต้องมีแรงดันฝั่งขาเข้าที่มากพอที่จะเอาชนะแรงต้านของลิ้นวาล์ว (หรือแรงสปริงภายใน) แรงดันขั้นต่ำสุดที่ทำให้ลิ้นวาล์วเริ่มอ้าเปิดออกนี้เรียกว่า Cracking Pressure

• ขั้นตอนการทำงาน:

  เมื่อแรงดันฝั่งขาเข้าสูงกว่า Cracking Pressure ลิ้นวาล์วจะเปิดออกเพื่อให้ของไหลวิ่งผ่านไปได้ตามปกติ แต่ทันทีที่ปั๊มหยุดทำงานหรือแรงดันฝั่งขาเข้าลดลง แรงดันย้อนกลับ (Back Pressure) จากฝั่งขาออกจะดันให้ลิ้นวาล์วกลับมาปิดแนบสนิทกับบ่าวาล์วทันที

ด้วยเหตุนี้ ระบบท่ออุตสาหกรรมจึงขาดเช็ควาล์วไม่ได้ เพราะเป็นปราการด่านสำคัญในการปกป้องปั๊มน้ำ, เครื่องอัดอากาศ (Compressor), และอุปกรณ์ราคาแพง ไม่ให้โดนแรงกระแทกจากของไหลที่ไหลย้อนกลับมาทำลายนั่นเอง

โครงสร้างภายในของ Check Valve มีชิ้นส่วนอะไรบ้าง?

แม้ภายนอกจะดูเป็นวาล์วหล่อขึ้นรูปเรียบๆ แต่โครงสร้างภายในของเช็ควาล์วประกอบด้วยชิ้นส่วนสำคัญ 4 ส่วนหลักที่ทำงานประสานกันอย่างลงตัว:

1. Body (ตัวเรือน): เปลือกนอกที่รองรับแรงดันทั้งหมด วัสดุที่นิยมใช้มีตั้งแต่ Cast Iron (เหล็กหล่อ) สำหรับงานน้ำทั่วไป, Stainless Steel (สแตนเลส) สำหรับงานเคมีและอุณหภูมิสูง, และ PVC/UPVC สำหรับงานสารเคมีกัดกร่อนหรือระบบกรองน้ำ

2. Disc / Clapper (ลิ้นวาล์ว): ชิ้นส่วนเคลื่อนที่ทำหน้าที่เปิดหรือปิดทางไหล เป็นหัวใจในการกั้นของไหล

3. Seat (บ่าวาล์ว): พื้นผิวสัมผัสภายในตัวเรือนที่ลิ้นวาล์วจะวิ่งมาแนบสนิทเมื่อปิด มักมีซีลที่เป็นยาง (เช่น NBR, EPDM) หรือโลโก้โลหะเพื่อป้องกันการรั่วซึม (Zero Leakage)

4. Spring (สปริง): พบบ่อยในวาล์วบางประเภท ทำหน้าที่ช่วยดันลิ้นวาล์วให้ปิดกลับได้เร็วขึ้นก่อนที่ของไหลจะเริ่มไหลย้อนกลับ ช่วยลดการเกิดค้อนน้ำได้อย่างดีเยี่ยม

ตารางสรุปหน้าที่และวัสดุของชิ้นส่วนภายใน

Check Valve มีกี่ประเภท? แต่ละแบบต่างกันอย่างไร?

เช็ควาล์วถูกพัฒนาขึ้นมาหลายรูปแบบเพื่อให้เหมาะกับลักษณะของไหลและพื้นที่ติดตั้ง โดย 5 ประเภทหลักที่นิยมใช้ในอุตสาหกรรม มีดังนี้:

1. Swing Check Valve (สวิงเช็ควาล์ว)

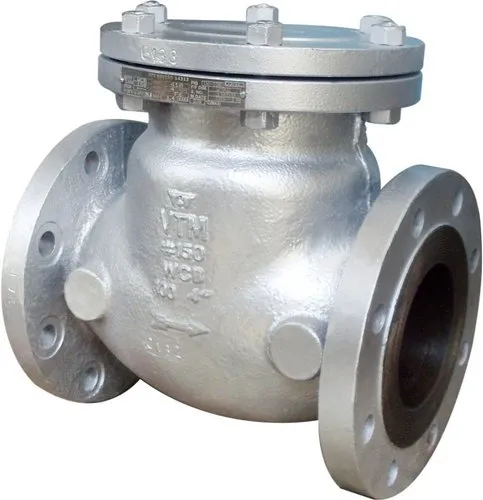

ภาพที่ 1: Swing Check Valve

ทำงานโดยใช้แผ่น Disc แขวนอยู่บนสลักขยับแกว่งขึ้น-ลงเหมือนประตูปิดเปิด

• จุดเด่น: อัตราการไหลสูง แรงต้านทานต่ำ (Low Pressure Drop)

• ข้อจำกัด: ปิดช้า มีความเสี่ยงเกิด Water Hammer สูงหากใช้กับระบบที่มีการเปลี่ยนทิศทางการไหลเฉียบพลัน

• การใช้งาน: เหมาะกับท่อขนาดใหญ่ ระบบน้ำสะอาด และการติดตั้งในแนวราบ

วิดีโอการทำงานของ Swing Check Valve

อนิเมชั่นสาธิตวิธีการทำงานของ Swing Check Valve จากช่อง welcovalve293

2. Ball Check Valve (บอลเช็ควาล์ว)

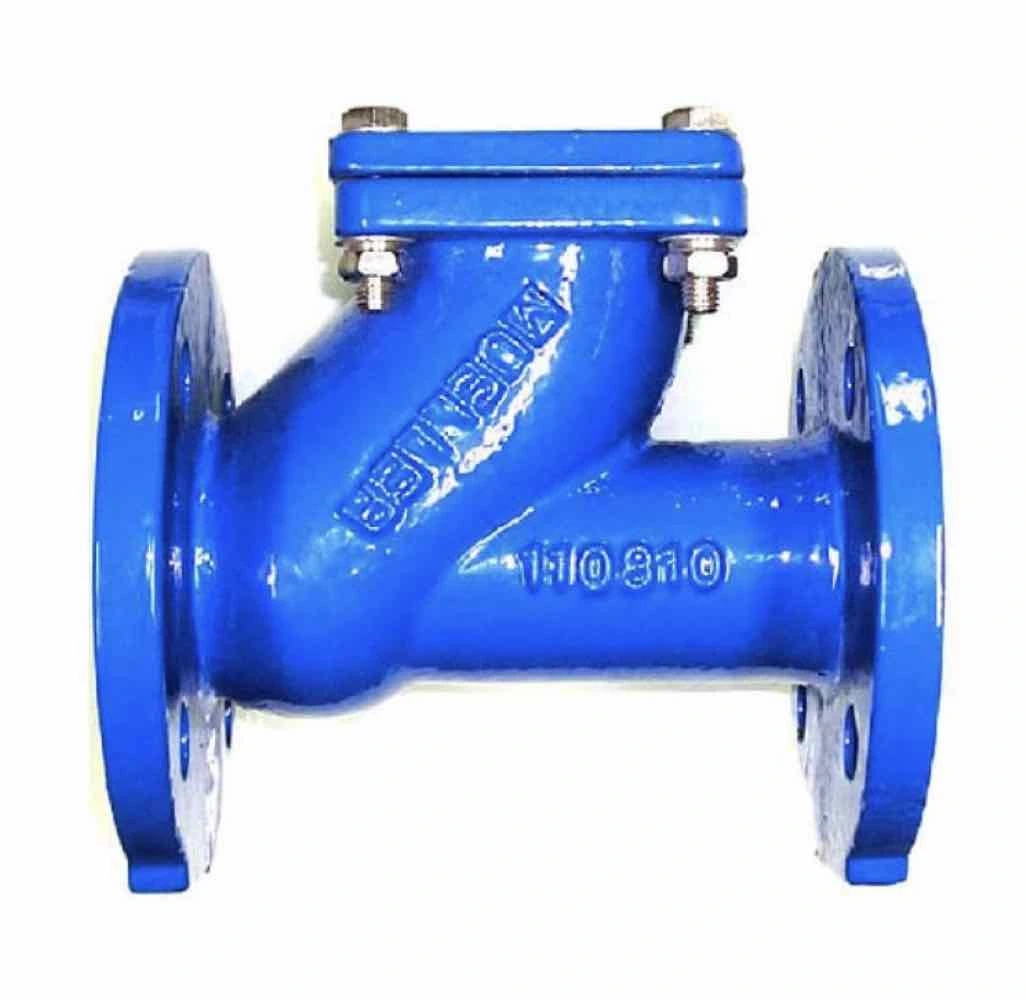

ภาพที่ 2 :  Ball Check Valve

ภายในใช้ “ลูกบอลทรงกลม” ในการอุดทางไหล เมื่อมีแรงดันดันขึ้นมา ลูกบอลจะลอยขยับไปด้านข้าง และจะกลิ้งกลับมาอุดรูเดิมเมื่อหยุดไหล

• จุดเด่น: กลไกเรียบง่าย ไม่ค่อยมีปัญหาเศษสิ่งสกปรกอุดตันเพราะลูกบอลจะหมุนเคลียร์ตัวเองตลอดเวลา

• ข้อจำกัด: ไม่เหมาะกับงานที่ต้องการความเงียบหรือต้องการซีลที่ละเอียดมากในแรงดันต่ำ

• การใช้งาน: เหมาะกับของเหลวหนืด ระบบน้ำเสีย (Wastewater) หรือน้ำที่มีสารแขวนลอย

3. Lift Check Valve (ลิฟท์เช็ควาล์ว)

ภาพที่ 3 : Lift Check Valve

แผ่น Disc จะเคลื่อนที่ขึ้นและลงในแนวดิ่งตามแนวไกด์ มีลักษณะการเดินของไหลคล้าย Globe Valve

• จุดเด่น: ทนแรงดันและอุณหภูมิได้สูงมาก ปิดได้สนิทและแม่นยำ

• ข้อจำกัด: แรงต้านทานค่อนข้างสูง (High Pressure Drop) ทำให้สูญเสียแรงดันในระบบมากกว่าแบบอื่น

• การใช้งาน: นิยมใช้กับระบบท่อส่งไอน้ำ (Steam) ก๊าซ หรือของไหลที่มีแรงดันสูง

วิดีโอการทำงานของ Lift Check Valve

อนิเมชั่นสาธิตวิธีการทำงานของ Lift Check Valve จากช่อง Control_Valves

4. Wafer Check Valve (เวเฟอร์เช็ควาล์ว)

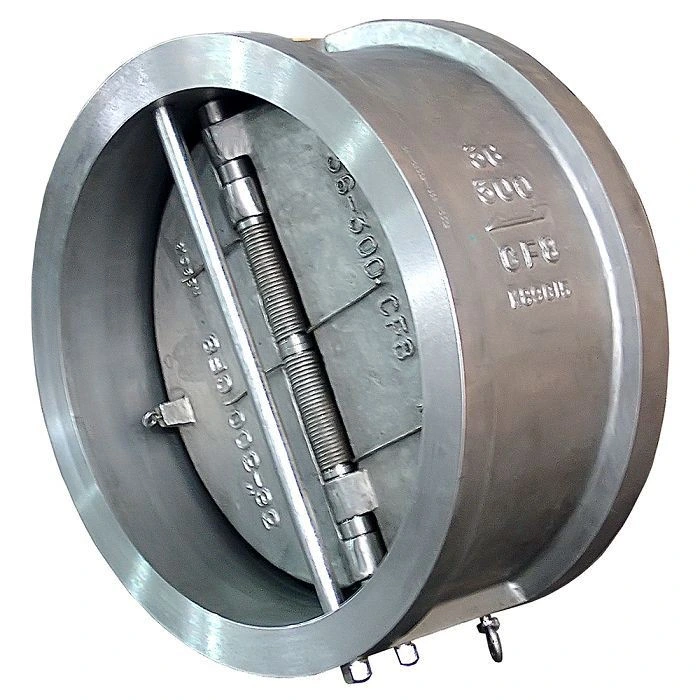

ภาพที่ 4 : Wafer Check Valve

ใช้แผ่นดิสค์ครึ่งวงกลมสองแผ่นพับเข้าหากันโดยมีสปริงควบคุมแกนกลาง รูปร่างแบนบางประกบระหว่างหน้าแปลนท่อ (Wafer Type)

• จุดเด่น: ขนาดกะทัดรัด น้ำหนักเบามาก (เบากว่าแบบสวิง 60-80%) ประหยัดพื้นที่ติดตั้ง

• ข้อจำกัด: ไม่เหมาะกับของไหลที่มีสิ่งสกปรกชิ้นใหญ่เพราะอาจไปขัดกลไกพับของแผ่นดิสค์

• การใช้งาน: เหมาะกับระบบท่อขนาดใหญ่ในคอนโด อาคารสูง หรือโรงงานที่มีพื้นที่จำกัด

5. Spring Check Valve (สปริงเช็ควาล์ว)

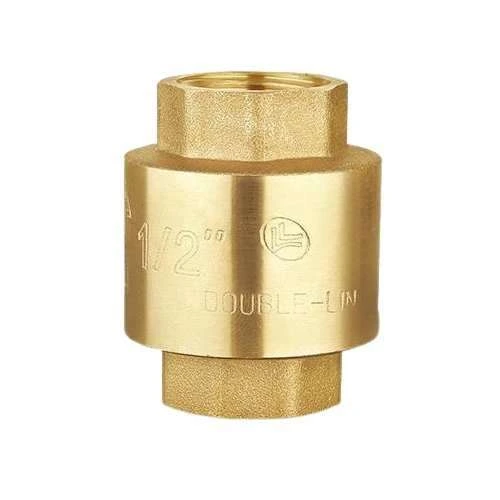

ภาพที่ 5 : Spring Check Valve

ใช้แรงสปริงช่วยดันแผ่นซีลปิดตลอดเวลา วาล์วจะเปิดก็ต่อเมื่อแรงดันขาเข้าชนะแรงสปริงเท่านั้น

• จุดเด่น: ปิดได้รวดเร็วที่สุดก่อนที่ของไหลจะเริ่มย้อนทิศทาง ช่วยลดและป้องกันปัญหาค้อนน้ำ (Water Hammer) ได้อย่างมีประสิทธิภาพสูงสุด ติดตั้งได้ทั้งแนวตั้งและแนวนอน

• ข้อจำกัด: มีค่า Cracking Pressure ที่แน่นอน ระบบต้องดีไซน์แรงดันเผื่อแรงต้านของสปริง

• การใช้งาน: ติดตั้งบริเวณท่อ Discharge หลังปั๊มน้ำทุกประเภท และระบบที่มีการเปิด-ปิดบ่อยครั้ง

ตารางเปรียบเทียบเช็ควาล์วทั้ง 5 ประเภท

Check Valve ใช้งานในอุตสาหกรรมอะไรบ้าง?

คุณสามารถพบเจอการติดตั้งเช็ควาล์วได้ในแทบทุกระบบวิศวกรรมของไหล โดยมีตัวอย่างการใช้งานเด่นๆ ดังนี้:

• ระบบประปาและสูบน้ำ: ติดตั้งที่ท่อด้านขาออก (Discharge) ของปั๊มน้ำ เพื่อกั้นไม่ให้น้ำในเส้นท่อไหลย้อนกลับมาหมุนใบพัดปั๊มในทิศทางตรงกันข้ามตอนที่ปั๊มตัดทำงาน

• อุตสาหกรรมน้ำมันและก๊าซ (Oil & Gas): ใช้กั้นแรงดันในท่อขนส่งแรงดันสูง ป้องกันการผสมกันของสารเคมีและควบคุมทิศทางก๊าซให้ปลอดภัย

• ระบบ HVAC และไอน้ำ: ป้องกันไม่ให้น้ำที่กลั่นตัวเป็นหยดน้ำ (Condensate) ไหลย้อนกลับเข้าไปทำลายหม้อต้มน้ำ (Boiler)

• อุตสาหกรรมอาหารและยา: ใช้เช็ควาล์ววัสดุพิเศษเกรดผิวเรียบ (Sanitary Grade Stainless Steel 316L) เพื่อป้องกันการสะสมของแบคทีเรียและสารปนเปื้อนย้อนกลับ

• ระบบดับเพลิง (Fire Protection): ติดตั้งเพื่อป้องกันไม่ให้น้ำจากระบบดับเพลิงของอาคาร ซึ่งอาจมีสารเคมีหรือตะกอน ตกค้างและไหลย้อนกลับเข้าไปปนเปื้อนในเส้นท่อน้ำประปาสาธารณะ

วิธีเลือก Check Valve ให้ถูกต้องกับงาน — 5 ปัจจัยที่ต้องพิจารณา

การเลือกเช็ควาล์วผิดประเภทอาจส่งผลเสียพอๆ กับการไม่ติดวาล์วเลย เพื่อความแม่นยำ นี่คือ 5 ปัจจัยที่คุณต้องเช็กให้ชัวร์ก่อนสั่งซื้อ:

1. ประเภทของของไหล (Media): หากเป็นน้ำสะอาดทั่วไปสามารถใช้สวิงหรืออินไลน์สปริงได้ แต่หากเป็นน้ำเสียหรือสารเคมีหนืด ต้องขยับไปใช้ Ball Check Valve เพื่อป้องกันลิ้นติดขัด

2. แรงดันและอุณหภูมิในระบบ (Pressure & Temperature): ตรวจสอบสเปก Pressure Rating (เช่น PN10, PN16, Class 150) และอุณหภูมิใช้งาน เพื่อเลือกวัสดุตัวเรือนและซีลที่เหมาะสม หากเลือกผิด ซีลยางอาจละลายหรือตัวเรือนอาจแตกได้

3. ขนาดท่อและอัตราการไหล (Pipe Size & Flow Rate): อย่าเลือกขนาดวาล์วเพียงเพราะมัน “เท่ากับขนาดท่อ” เสมอไป ต้องคำนวณอัตราการไหล (Flow Rate) ควบคู่ด้วย เพื่อป้องกันปัญหาอัตราไหลต่ำเกินไปจนวาล์วอ้าเปิดไม่สุด ซึ่งจะทำให้ลิ้นวาล์วแกว่งตัวเร็วจนชิ้นส่วนภายในสึกหรอ (Chattering)

4. ความเสี่ยงต่อการเกิด Water Hammer (ค้อนน้ำ): หากระบบท่อของคุณยาวและมีแรงดันสูง ความเสี่ยงต่อการเกิดค้อนน้ำจะสูงมาก ควรหลีกเลี่ยงแบบ Swing แล้วหันมาเลือกใช้แบบ Spring-Loaded Check Valve เพื่อปิดระบบได้ทันท่วงทีก่อนเกิดแรงกระแทก

5. มาตรฐานและใบรับรอง (Standards & Certificates): สำหรับโครงการขนาดใหญ่ ควรตรวจสอบว่าสินค้าได้รับมาตรฐานสากล เช่น API 594, ANSI, หรือ JIS ตรงตามสเปกของผู้ออกแบบระบบระบุไว้หรือไม่

Checklist สรุปวิธีเลือกก่อนซื้อ (เซฟเก็บไว้ใช้ได้ทันที)

• เช็กประเภทของไหล: มีเศษตะกอน สารเคมีกัดกร่อน หรือความหนืดไหม?

• เช็กทิศทางการติดตั้ง: ท่อวิ่งแนวนอน หรือวิ่งแนวตั้งขึ้น/ลง? (ถ้าแนวตั้งลงต้องใช้แบบสปริงเท่านั้น)

• เช็กแรงดันขั้นต่ำของระบบ: แรงดันที่มี มากกว่าค่า Cracking Pressure ของวาล์วตัวนั้นหรือไม่?

• เช็กพื้นที่หน้างาน: หน้าแปลนหนาพอไหม หรือต้องใช้สไตล์ Wafer บางประหยัดพื้นที่?

• เช็กวัสดุซีล: สัมผัสสารเคมีหรือความร้อนโดยตรงหรือไม่?

ข้อผิดพลาดที่พบบ่อยในการติดตั้งและดูแล Check Valve

แม้จะได้วาล์วที่สเปกถูกต้อง แต่หากตกม้าตายในขั้นตอนติดตั้งและบำรุงรักษา ระบบก็พังได้เช่นกัน นี่คือข้อผิดพลาดที่ช่างเทคนิคเจอบ่อยที่สุด:

• ติดตั้งสลับทิศทาง: นี่คือเรื่องตลกที่ขำไม่ออก บนตัวเรือน (Body) ของเช็ควาล์วทุกตัวจะมี “ลูกศรนูน” ปั๊มบอกทิศทางการไหลไว้เสมอ ช่างต้องติดตั้งให้ปลายลูกศรชี้ไปตามทิศทางที่ต้องการให้น้ำไหลไป หากติดกลับด้าน น้ำจะไหลไม่ได้เลยและระบบจะบล็อกตัวเอง

• เลือก Cracking Pressure สูงเกินไป: สปริงของวาล์วแข็งเกินไปเมื่อเทียบกับแรงดันปั๊ม ส่งผลให้วาล์วเปิดยาก เปิดไม่สุด ปั๊มต้องทำงานหนักขึ้นและเกิดความสูญเสียพลังงานโดยเปล่าประโยชน์

• ละเลยการตรวจสอบ Seat และ Disc: เช็ควาล์วไม่ใช่ขยะที่ติดแล้วทิ้ง เมื่อใช้งานไปนานๆ เศษกรวด ตะกรัน หรือการกัดเซาะจะทำให้บ่าวาล์ว (Seat) และลิ้นวาล์ว (Disc) สึกหรอ ทำให้เกิดอาการ “วาล์วรั่วซึมข้ามห้อง”

• แนะนำช่วงการบำรุงรักษา: ควรจัดทำแผน Preventive Maintenance (PM) เพื่อถอดเช็ควาล์วออกมาทำความสะอาด ตรวจสอบสภาพซีลยาง และเช็กความล้าของสปริง ทุกๆ 6–12 เดือน ขึ้นอยู่กับความเข้มข้นในการเดินระบบ

สรุป: Check Valve เล็กแต่สำคัญ — เลือกให้ถูกตั้งแต่แรก

Check Valve เปรียบเสมือนผู้พิทักษ์ที่ทำงานเงียบๆ อยู่ภายในเส้นท่อ แม้จะมีขนาดเล็กและไม่มีระบบควบคุมที่หรูหรา แต่หน้าที่การป้องกันการไหลย้อนกลับของมันคือสิ่งเดียวที่ช่วยรักษาระบบปั๊มและโครงสร้างท่อมูลค่ามหาศาลไม่ให้พังทลายลงในพริบตา การเสียเวลาศึกษาประเภทและสเปกวัสดุให้ถูกต้องตั้งแต่ขั้นตอนออกแบบ จึงมีต้นทุนที่ต่ำกว่าการตามซ่อมแซมและหยุดไลน์ผลิตในภายหลังอย่างเทียบไม่ได้
