ลองจินตนาการถึงหม้อต้มน้ำร้อน (Boiler) ขนาดใหญ่ในโรงงาน หรือถังจัดเก็บก๊าซแอลพีจีที่มีแรงดันมหาศาลอัดแน่นอยู่ภายใน วันดีคืนดีหากระบบควบคุมไฟฟ้าเกิดขัดข้อง เพลิงไหม้ หรือวาล์วควบคุมหลักไม่ทำงาน จนทำให้แรงดันภายในถังพุ่งสูงขึ้นเรื่อย ๆ อย่างไม่มีขีดจำกัด สิ่งที่จะเกิดขึ้นตามมาไม่ใช่แค่ระบบท่อเสียหาย แต่คือการระเบิดครั้งรุนแรงที่สามารถทำลายอาคารทั้งหลังและคร่าชีวิตผู้ปฏิบัติงานได้ในพริบตา
จากสถิติอุบัติเหตุในภาคอุตสาหกรรมทั่วโลก เหตุการณ์หม้อต้มระเบิดส่วนใหญ่มีสาเหตุร่วมกันประการหนึ่งคือ “การไม่มีอุปกรณ์ระบายแรงดันที่มีประสิทธิภาพ” หรือวาล์วนิรภัยทำงานผิดพลาด
นั่นคือเหตุผลที่ทำให้ Safety Valve (วาล์วนิรภัย) กลายเป็นอุปกรณ์ที่กฎหมายและมาตรฐานสากลบังคับให้ต้องติดตั้ง บทความนี้จะพาทุกคนไปหาคำตอบแบบเจาะลึกว่า Safety Valve คืออะไร มีกี่ประเภท และหากคุณเป็นวิศวกร ช่างหน้างาน หรือฝ่ายจัดซื้อ คุณจะเลือกซื้ออย่างไรให้ถูกต้องและปลอดภัยที่สุด
Safety Valve คืออะไร? หลักการทำงานเบื้องต้น
ในทางวิศวกรรม Safety Valve คืออะไร? คำจำกัดความที่เข้าใจง่ายที่สุดคือ “อุปกรณ์ป้องกันความดันเกิน (Overpressure Protection Device)” ซึ่งทำหน้าที่เป็นปราการด่านสุดท้ายในการปกป้องชีวิตมนุษย์ เครื่องจักร ถังแรงดัน และระบบท่อ โดยจะทำหน้าที่ระบายสารไหล (ไม่ว่าจะเป็นไอน้ำ ก๊าซ หรือของเหลว) ออกจากระบบโดยอัตโนมัติเมื่อความดันภายในพุ่งสูงเกินกว่าค่าที่ปลอดภัย
ตามมาตรฐานสากล เช่น ASME (American Society of Mechanical Engineers) และ API (American Petroleum Institute) 520/526 ได้กำหนดให้วาล์วนิรภัยประเภทนี้ต้องทำงานอย่างฉับพลัน (Pop Action) เมื่อแรงดันในระบบไต่ระดับไปถึงจุดที่ตั้งค่าไว้ ซึ่งเรียกว่า Set Pressure
ส่วนประกอบหลักของ Safety Valve
Body (ตัวเรือนวาล์ว): โครงสร้างภายนอกที่ต้องทนแรงดันและแรงกระแทกสูง
Nozzle (หัวฉีดภายใน): ช่องทางที่ของไหลแรงดันสูงจะวิ่งผ่านเข้ามา
Disc (ลิ้นวาล์ว): แผ่นโลหะที่ทำหน้าที่ปิดกั้นไม่ให้ของไหลรั่วออกในสภาวะปกติ
Spring (สปริง): หัวใจสำคัญที่คอยกดแผ่น Disc เอาไว้ โดยแรงสปริงนี้จะถูกคำนวณและตั้งค่าให้สมดุลกับ Set Pressure
Bonnet (ฝาครอบ): ส่วนที่ห่อหุ้มสปริงและแกนวาล์วเพื่อป้องกันสิ่งปนเปื้อน
หลักการทำงาน
เมื่อระบบทำงานในสภาวะปกติ แรงดันของไหลจะน้อยกว่าแรงกดของสปริง ทำให้ลิ้นวาล์ว (Disc) ปิดสนิท แต่เมื่อใดก็ตามที่ระบบเกิดความผิดพลาดจนแรงดันพุ่งสูงขึ้นจนชนะแรงกดของสปริง (เหนือค่า Set Pressure) ลิ้นวาล์วจะถูกดันให้เปิดออกอย่างรวดเร็วทันที เพื่อระบายแรงดันส่วนเกินออกสู่ภายนอก และเมื่อแรงดันภายในลดลงกลับสู่ระดับที่ปลอดภัยแล้ว สปริงก็จะดันลิ้นวาล์วให้กลับมาปิดสนิทตามเดิม
ประเภทของ Safety Valve ที่ควรรู้จักก่อนเลือกซื้อ
การเลือกวาล์วนิรภัยให้เหมาะสมกับหน้างาน สิ่งสำคัญที่สุดคือการเลือก “วัสดุตัวเรือน” ให้สอดคล้องกับสารไหล (Fluid) และสภาพแวดล้อม โดยไลน์สินค้าของ ARITA ที่นิยมใช้ในวิศวกรรมระบบแรงดัน แบ่งออกเป็น 2 กลุ่มหลักตามภาพดังนี้:

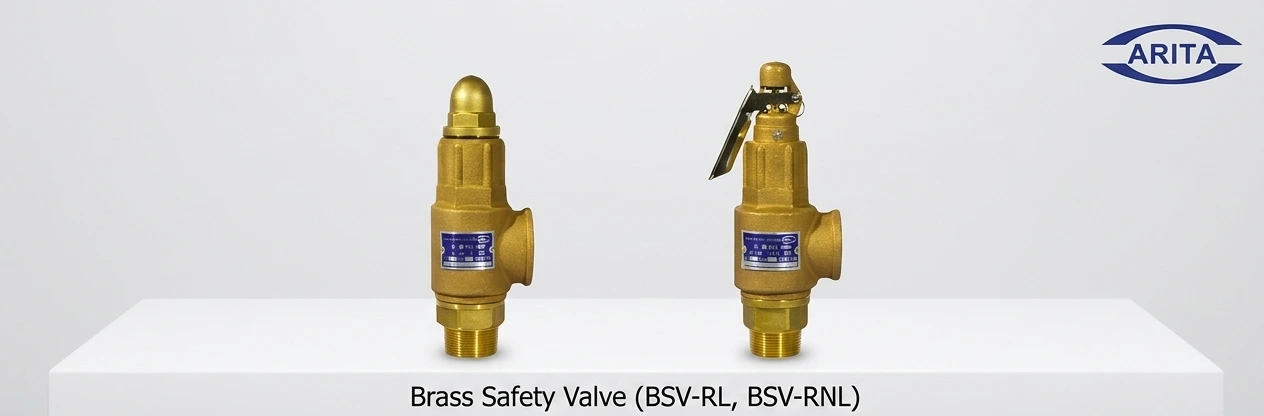

1. Safety Valve รุ่น BSV-RL, BSV-RNL (ตัวเรือนบรอนซ์/ทองเหลือง) เป็นกลุ่มวาล์วนิรภัยที่หล่อขึ้นรูปด้วยวัสดุทองเหลืองหรือบรอนซ์คุณภาพสูง มาพร้อมก้านโยก (Lever) สำหรับดึงทดสอบระบบ จุดเด่นคือทนทานต่อการเกิดสนิมจากน้ำได้ดี มีราคาย่อมเยาและคุ้มค่า
หน้างานที่เหมาะสม: เหมาะสำหรับระบบหม้อต้มน้ำ (Boiler) ขนาดเล็กถึงปานกลาง, ถังพักลมของคอมเพรสเซอร์ (Air Receiver Tank) และระบบท่อส่งน้ำสะอาดทั่วไปในโรงงาน

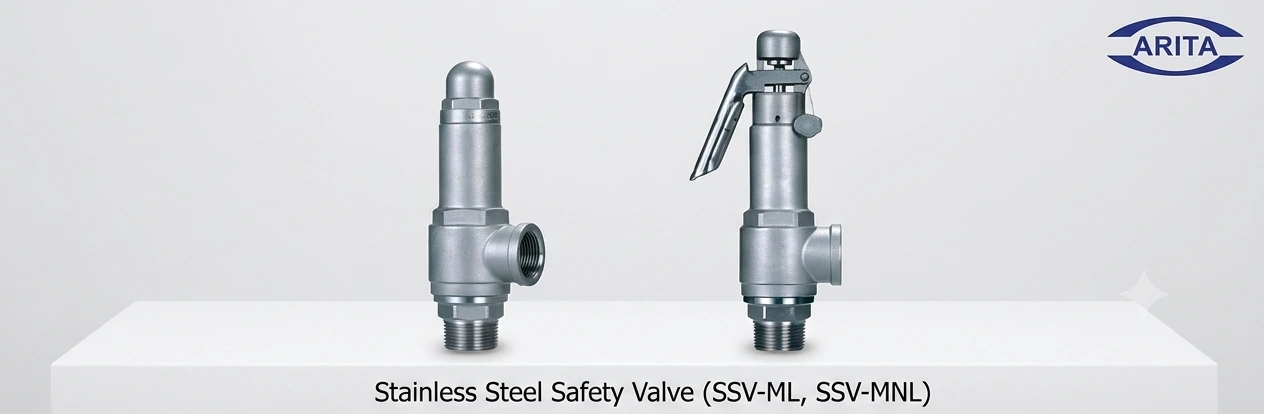

2. Safety Valve รุ่น SSV-ML, SSV-MNL (ตัวเรือนสแตนเลส) เป็นกลุ่มวาล์วนิรภัยเกรดพรีเมียมที่ตัวเรือนทำจากสแตนเลส (Stainless Steel) ทั้งชิ้น มาพร้อมก้านโยกดีไซน์แข็งแกร่ง รองรับการทำงานในสภาวะวิกฤตได้ดีเยี่ยม
หน้างานที่เหมาะสม: ออกแบบมาเพื่อระบบที่ต้องดักรับสารไหลที่มีฤทธิ์กัดกร่อนสูง สารเคมีเข้มข้น ไลน์ผลิตในอุตสาหกรรมอาหารและยา (ที่เน้นเรื่องความสะอาดไร้สนิม) รวมถึงระบบไอน้ำร้อนจัดที่มีอุณหภูมิและแรงดันสูงเกินกว่าที่ทองเหลืองจะรับไหว
Safety Valve ใช้งานในอุตสาหกรรมอะไรบ้าง?
เราสามารถพบเห็นการใช้งานวาล์วนิรภัยได้ในเกือบทุกอุตสาหกรรมที่มีการใช้แรงดันเข้ามาเกี่ยวข้อง ดังนี้:
ระบบหม้อต้มน้ำและไอน้ำ (Boiler System): ถือเป็นจุดติดตั้งที่สำคัญที่สุดเพื่อป้องกันการระเบิดของหม้อต้มในโรงงานสิ่งทอ อาหาร หรือโรงไฟฟ้า
โรงงานปิโตรเคมีและก๊าซธรรมชาติ: ใช้ควบคุมแรงดันในถังจัดเก็บเคมีภัณฑ์และแนวท่อส่งก๊าซระยะไกล
โรงงานอาหารและเครื่องดื่ม: ติดตั้งร่วมกับเครื่องฆ่าเชื้อด้วยแรงดันสูง (Autoclave, Sterilizer) เพื่อความปลอดภัยและสุขอนามัย
ระบบ HVAC และคอมเพรสเซอร์: ป้องกันถังพักลม (Air Receiver Tank) ของปั๊มลมไม่ให้รับแรงอัดเกินพิกัด
วิธีเลือก Safety Valve ให้ถูกมาตรฐาน — 5 ปัจจัยที่วิศวกรต้องเช็ก
การเลือกสเปกวาล์วนิรภัยผิดพลาดอาจส่งผลร้ายแรงไม่ต่างจากการไม่ติดตั้ง เพื่อความปลอดภัยสูงสุด ควรพิจารณา 5 ปัจจัยสำคัญดังนี้:
Set Pressure (ความดันเริ่มเปิด): ต้องตั้งค่าไม่ให้เกินค่าความดันใช้งานสูงสุดที่ยอมรับได้ของถังหรือระบบ หรือ MAWP (Maximum Allowable Working Pressure)
วัสดุตัววาล์ว (Material): ต้องเลือกให้เหมาะสมกับสารไหล เช่น Stainless Steel สำหรับสารเคมีกัดกร่อนหรืออาหาร, Carbon Steel สำหรับงานไอน้ำทั่วไป และ Brass/Bronze สำหรับระบบน้ำสะอาด
ขนาด Orifice และ Discharge Capacity: ต้องคำนวณขนาดรูระบายภายในให้ใหญ่พอที่จะระบายปริมาตรของไหลส่วนเกินออกได้ทันท่วงที ไม่ให้แรงดันสะสมเพิ่มขึ้นอีก
Back Pressure (ความดันย้อนกลับ): ต้องตรวจสอบแรงดันที่ด้านขาออกของวาล์ว เพราะหากมีแรงดันย้อนกลับสูงเกินไป อาจทำให้สปริงเพี้ยนและวาล์วเปิดไม่ตรงตามค่าที่ตั้งไว้
มาตรฐานการรับรอง: วาล์วที่ดีต้องผ่านการรับรองมาตรฐานสากล เช่น ASME, CE Marking หรือมาตรฐาน มอก. (TIS) สำหรับการใช้งานในประเทศไทย
Safety Valve Arita — ทำไมถึงเป็นตัวเลือกที่วิศวกรไทยนิยมใช้
หากคุณกำลังมองหาวาล์วนิรภัยที่มีคุณภาพสูงในราคาที่จับต้องได้ Safety Valve จากแบรนด์ Arita ถือเป็นตัวเลือกอันดับต้นๆ ที่วิศวกรและผู้รับเหมาในไทยมอบความไว้วางใจมาอย่างยาวนาน
Arita เป็นผู้ผลิตวาล์วอุตสาหกรรมมาตรฐานญี่ปุ่นที่มีชื่อเสียงโดดเด่นในเรื่องความแม่นยำและการเลือกใช้วัสดุที่ทนทาน โดยรุ่นที่ได้รับความนิยมอย่างมากในไทยคือ Arita SV Series (เช่น รุ่น Bronze/Stainless Steel Safety Valve)
จุดเด่นที่ทำให้ Arita เหนือกว่าตัวเลือกอื่นในตลาด:
มาตรฐานการผลิตสูง: ได้รับการออกแบบตามมาตรฐานสากลและผ่านการทดสอบแรงดัน (Hydrostatic & Seat Leakage Test) จากโรงงานทุกชิ้น
อายุการใช้งานยาวนาน: ตัวสปริงภายในมีความล้าต่ำมาก ทำให้ค่า Set Pressure แม่นยำ ไม่เพี้ยนง่ายเมื่อผ่านการใช้งานไปหลายปี
การประยุกต์ใช้งานที่หลากหลาย: เหมาะทั้งสำหรับติดตั้งบนถังพักลมคอมเพรสเซอร์, ระบบท่อส่งไอน้ำในโรงงาน และไลน์ท่อส่งของเหลวทั่วไป
การบำรุงรักษา Safety Valve ที่ถูกต้อง — ป้องกันก่อนเกิดปัญหา
วาล์วนิรภัยเป็นอุปกรณ์ที่ “ตั้งทิ้งไว้เฉย ๆ แต่วันใดที่ต้องใช้ ต้องทำงานได้ 100%” ดังนั้นการบำรุงรักษาตามรอบ (Maintenance Schedule) จึงเป็นเรื่องที่ขาดไม่ได้เลย
สัญญาณเตือนที่บอกว่าวาล์วเริ่มมีปัญหา:
มีการรั่วซึม (Weeping/Leaking): มีไอระเหยหรือหยดน้ำซึมออกตลอดเวลาแม้แรงดันยังไม่ถึงจุด Set Pressure
วาล์วเปิดก่อนกำหนด: เกิดจากสปริงล้าหรือสึกหรอ
วาล์วไม่ยอมเปิด (Stuck): ถือเป็นสัญญาณที่อันตรายที่สุด มักเกิดจากคราบตะกรัน สารเคมี หรือสนิมเข้าไปเกาะยึดจนกลไกติดขัด
💡 ทริคหน้างาน: วิศวกรควรทำการทดสอบการเปิดวาล์วด้วยตนเองผ่าน Manual Lift Lever (ก้านโยกทดสอบ) เป็นประจำทุก 6 เดือน หรือ 1 ปี เพื่อเคลียร์คราบตะกรันและตรวจสอบว่ากลไกยังทำงานได้ลื่นไหล หากพบว่าวาล์วรั่วซึมบ่อยครั้งหรือผ่านการเปิดระบายฉุกเฉินมาแล้วหลายครั้ง ควรส่งเข้าศูนย์บริการเพื่อทำ Calibration (สอบเทียบ) ใหม่ หรือเปลี่ยนตัวใหม่ทันทีเพื่อความปลอดภัย
คำถามที่พบบ่อยเกี่ยวกับ Safety Valve (FAQ)
Q: Safety Valve กับ Pressure Relief Valve ต่างกันอย่างไร?
A: จุดต่างสำคัญคือ “ลักษณะการเปิดและความเร็ว” Safety Valve จะเปิดอ้าออก 100% ทันที (Pop Action) นิยมใช้กับก๊าซและไอน้ำ ส่วน Relief Valve จะค่อย ๆ เปิดเพิ่มขึ้นตามสัดส่วนแรงดันที่เกินมา นิยมใช้กับของเหลว เช่น น้ำหรือน้ำมัน
Q: Safety Valve ต้องผ่านการสอบเทียบ (Calibration) บ่อยแค่ไหน?
A: โดยทั่วไปกฎหมายและมาตรฐานอุตสาหกรรมแนะนำให้มีการตรวจสอบและสอบเทียบซ้ำทุก ๆ 1 ปี หรือตามชั่วโมงการทำงานของโรงงาน เพื่อออกใบรับรองความปลอดภัย (Certificate)
Q: ติดตั้ง Safety Valve ในทิศทางแนวนอนได้ไหม?
A: ไม่แนะนำอย่างยิ่ง วาล์วนิรภัยส่วนใหญ่ต้องติดตั้งใน แนวตั้งฉาก (Vertical) โดยให้ก้านวาล์วชี้ขึ้นด้านบนเท่านั้น เพื่อให้แรงโน้มถ่วงและกลไกสปริงทำงานได้อย่างสมบูรณ์ที่สุด
สรุป: Safety Valve เลือกให้ชัวร์ เพื่อความปลอดภัยของโรงงาน
สรุปแล้ว Safety Valve ไม่ใช่แค่อุปกรณ์เสริม แต่มันคือ “Safety Line” หรือเส้นแบ่งความเป็นความตายของระบบแรงดันทุกชุดในโรงงาน การเลือกวาล์วที่มีคุณภาพ ได้มาตรฐานสากล และตรงกับประเภทของไหล จึงเป็นการลงทุนที่คุ้มค่าที่สุดในการปกป้องธุรกิจและชีวิตของผู้ปฏิบัติงาน
