ในระบบท่อของโรงงานอุตสาหกรรม ไม่ว่าจะเป็นสายการผลิต ระบบไอน้ำ หรือระบบลำเลียงของเหลว “วาล์ว” คืออุปกรณ์ที่ขาดไม่ได้สำหรับควบคุมทิศทางและปริมาณการไหลของของไหล และหนึ่งในวาล์วที่ได้รับความนิยมมากที่สุดสำหรับงานควบคุมอัตราการไหลแบบละเอียดก็คือ โกลบวาล์ว (Globe Valve) บทความนี้จะพาไปทำความเข้าใจว่าโกลบวาล์วคืออะไร มีโครงสร้างและหลักการทำงานอย่างไร เหมาะกับงานประเภทไหน พร้อมข้อดี ข้อจำกัด และวิธีเลือกใช้ให้ตรงกับความต้องการของหน้างานจริง
โกลบวาล์ว (Globe Valve) คืออะไร

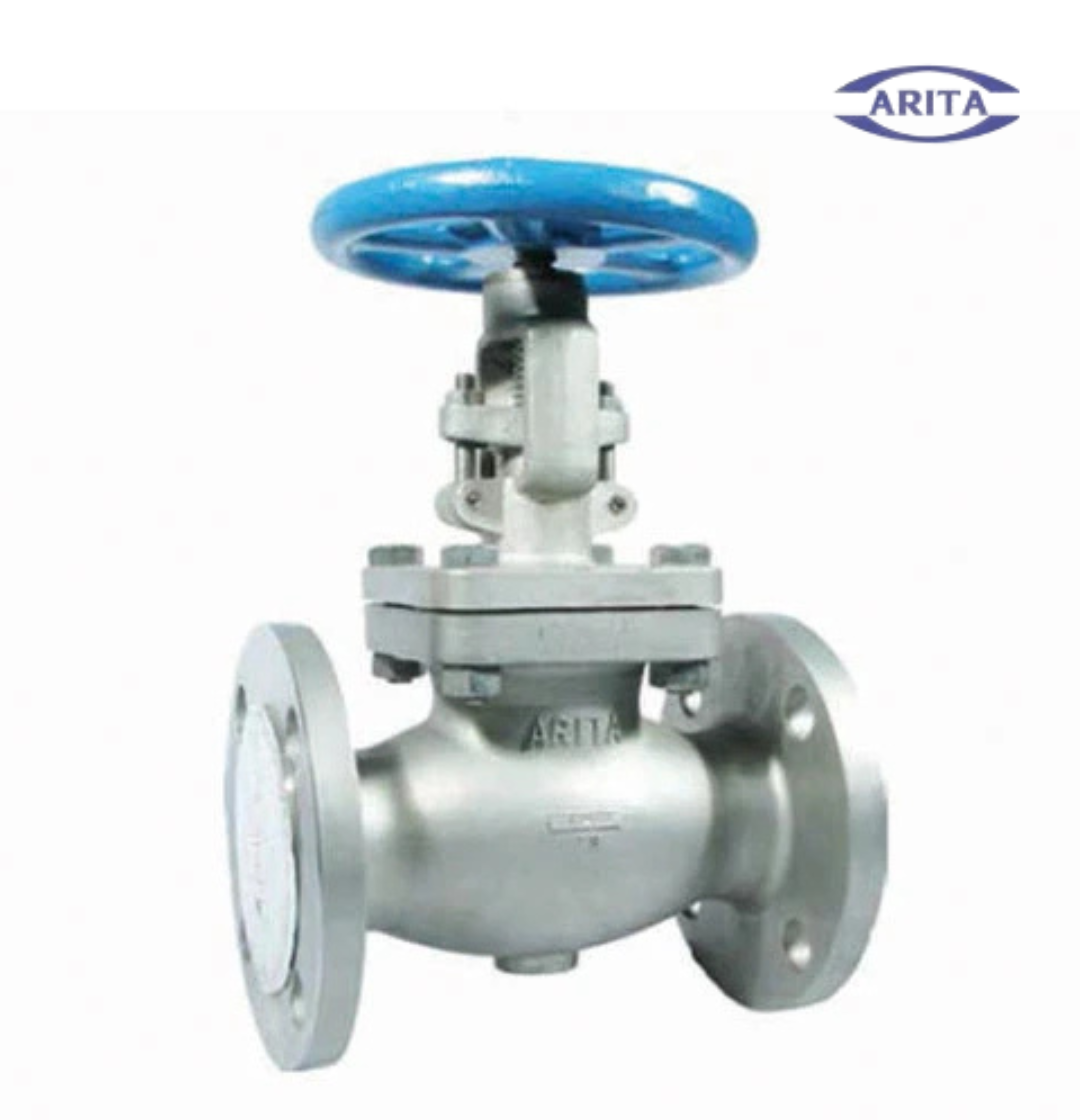

ภาพที่ 1 : โกลบวาล์ว
โกลบวาล์ว คือวาล์วชนิดหนึ่งที่ออกแบบมาเพื่อควบคุม “อัตราการไหล” ของของไหลในท่อโดยเฉพาะ ไม่ใช่แค่เปิดหรือปิดแบบสุดๆ เหมือนวาล์วบางประเภท ชื่อ “Globe” มาจากรูปทรงตัวเรือนวาล์ว (Body) ที่มีลักษณะเป็นทรงกลมคล้ายลูกโลก ภายในมีผนังกั้น (Partition) แบ่งช่องทางการไหลออกเป็นสองฝั่ง และมีแผ่นปิด (Disc) เคลื่อนที่ขึ้น-ลงในแนวตั้งฉากกับทิศทางการไหล เพื่อควบคุมปริมาณของไหลที่ผ่านเข้าออก
จุดเด่นสำคัญของโกลบวาล์วคือสามารถปรับเปิด-ปิดได้ละเอียดในทุกตำแหน่ง ต่างจากวาล์วบางชนิดที่เหมาะกับการเปิดสุดหรือปิดสุดเท่านั้น ทำให้โกลบวาล์วถูกจัดอยู่ในกลุ่ม “Throttling Valve” หรือวาล์วควบคุมอัตราการไหล ซึ่งใช้งานคู่กับกลุ่ม Isolation Valve อย่างเกทวาล์วหรือบอลวาล์วที่เน้นเปิด-ปิดระบบมากกว่า
โครงสร้างและส่วนประกอบหลักของโกลบวาล์ว
โกลบวาล์วประกอบด้วยชิ้นส่วนหลักที่ทำงานร่วมกัน ได้แก่

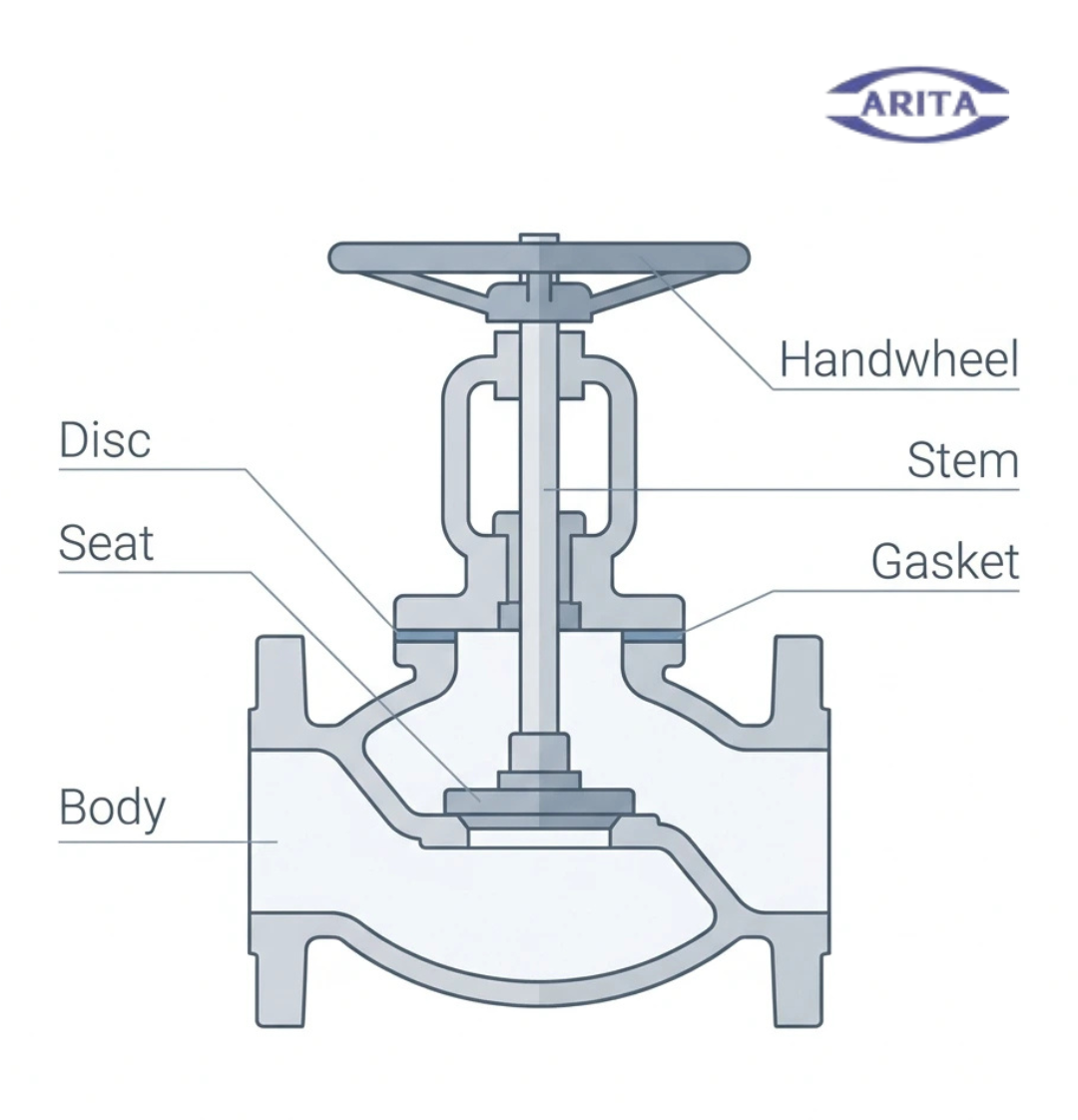

ภาพที่ 2 : โครงสร้างและส่วนประกอบหลักของโกลบวาล์ว
- ตัวเรือนวาล์ว (Body) โครงสร้างภายนอกทรงกลมที่บรรจุกลไกทั้งหมด และเป็นจุดเชื่อมต่อกับท่อ
- แผ่นปิด (Disc/Plug) ชิ้นส่วนที่เคลื่อนที่ขึ้น-ลงเพื่อควบคุมช่องเปิดของการไหล
- บ่าวาล์ว (Seat) พื้นผิวที่แผ่นปิดกดสัมผัสเพื่อปิดกั้นการไหลเมื่อวาล์วปิดสนิท
- ก้านวาล์ว (Stem) เชื่อมต่อแผ่นปิดกับมือหมุนหรือแอคชูเอเตอร์ ทำหน้าที่ส่งแรงบังคับให้แผ่นปิดเคลื่อนที่
- มือหมุนหรือแฮนด์วีล (Handwheel) สำหรับควบคุมด้วยมือ หรือในระบบอัตโนมัติจะเปลี่ยนเป็นแอคชูเอเตอร์ไฟฟ้า/นิวเมติกส์แทน
- ซีลกันรั่ว (Packing/Gasket) ป้องกันของไหลรั่วซึมออกมาตามแนวก้านวาล์ว
การออกแบบให้ของไหลต้องไหลผ่านช่องทางที่หักมุมภายในตัวเรือน ส่งผลให้เกิดแรงดันตกคร่อมวาล์ว (Pressure Drop) มากกว่าวาล์วชนิดอื่น แต่ก็เป็นเหตุผลที่ทำให้โกลบวาล์วควบคุมอัตราการไหลได้แม่นยำกว่า
หลักการทำงานของโกลบวาล์วในการควบคุมการไหล
เมื่อหมุนแฮนด์วีลหรือสั่งงานผ่านแอคชูเอเตอร์ ก้านวาล์วจะดันหรือดึงแผ่นปิดให้เคลื่อนที่ในแนวตั้งฉากเข้าหาหรือออกจากบ่าวาล์ว
- ตำแหน่งปิดสนิท: แผ่นปิดกดแนบสนิทกับบ่าวาล์ว ปิดกั้นการไหลทั้งหมด
- ตำแหน่งเปิดบางส่วน: แผ่นปิดยกตัวขึ้นเล็กน้อย เปิดช่องว่างให้ของไหลผ่านได้ในปริมาณที่ต้องการ ยิ่งยกสูงเท่าไร ช่องเปิดก็ยิ่งกว้างขึ้น อัตราการไหลก็เพิ่มขึ้นตาม
- ตำแหน่งเปิดสุด: แผ่นปิดยกตัวสูงสุด เปิดช่องทางการไหลได้เต็มที่
ด้วยกลไกนี้ ผู้ใช้งานสามารถควบคุมปริมาณของไหลได้อย่างละเอียดในทุกช่วงของการเปิด-ปิด ต่างจากเกทวาล์วที่ยิ่งเปิดเพียงเล็กน้อยก็อาจเกิดการสั่นสะเทือนและการกัดกร่อนของบ่าวาล์วจากความเร็วของของไหลที่สูงผิดปกติในช่องเปิดแคบ
ประเภทของโกลบวาล์ว
โกลบวาล์วสามารถแบ่งตามลักษณะโครงสร้างได้หลายรูปแบบ เพื่อให้เหมาะกับการติดตั้งและทิศทางการไหลที่แตกต่างกัน
- Z-Body (Straight Pattern) โครงสร้างพื้นฐานที่สุด ของไหลไหลผ่านเป็นเส้นตรงแบบมีมุมหัก ให้แรงดันตกคร่อมสูงแต่ปิดผนึกได้แน่นหนา
- Angle Pattern ท่อทางเข้าและออกทำมุม 90 องศาต่อกัน ช่วยลดจุดต่อท่อและลดแรงดันตกคร่อมได้บางส่วน
- Y-Pattern ก้านวาล์วเอียงทำมุมกับตัวเรือน ช่วยลดความต้านทานการไหลเมื่อเทียบกับแบบ Z-Body ทำให้เหมาะกับงานที่ต้องการอัตราการไหลสูง
- Balanced Plug Type ออกแบบให้แรงดันของไหลกระทำสมดุลกันทั้งสองด้านของแผ่นปิด ช่วยลดแรงที่ต้องใช้ในการเปิด-ปิดวาล์วขนาดใหญ่
นอกจากนี้ยังแบ่งตามวัสดุที่ใช้ผลิตได้อีก เช่น ทองเหลือง เหล็กหล่อ สแตนเลส หรือโลหะผสมทนกัดกร่อน ขึ้นอยู่กับชนิดของของไหลและสภาพแวดล้อมการใช้งาน
ข้อดีและข้อจำกัดของโกลบวาล์ว
ข้อดี
- ควบคุมอัตราการไหลได้แม่นยำและละเอียดในทุกตำแหน่งการเปิด
- ปิดผนึกได้แน่นหนา อัตราการรั่วซึมต่ำเมื่อเทียบกับวาล์วควบคุมชนิดอื่น
- ทนต่อการเปิด-ปิดบ่อยครั้งโดยการสึกหรอของบ่าวาล์วต่ำ เนื่องจากแผ่นปิดเคลื่อนที่ในแนวตั้งฉาก ไม่มีการเสียดสีกับบ่าวาล์วขณะเคลื่อนที่
- มีให้เลือกหลายวัสดุและหลายขนาด รองรับได้ทั้งงานน้ำ ไอน้ำ น้ำมัน และสารเคมี
ข้อจำกัด
- เกิดแรงดันตกคร่อมวาล์วค่อนข้างสูง เนื่องจากของไหลต้องไหลผ่านช่องทางที่หักมุม ทำให้ไม่เหมาะกับระบบที่ต้องการรักษาแรงดันสูงตลอดสาย
- มีขนาดใหญ่และน้ำหนักมากกว่าวาล์วชนิดอื่นในพิกัดเดียวกัน ทำให้พื้นที่ติดตั้งต้องมากกว่า
- ราคาสูงกว่าวาล์วเปิด-ปิดทั่วไปอย่างบอลวาล์วหรือเกทวาล์วในขนาดเดียวกัน
โกลบวาล์วต่างจากเกทวาล์วอย่างไร
หลายคนมักสับสนระหว่างโกลบวาล์วกับเกทวาล์ว เพราะทั้งคู่ใช้ก้านวาล์วเคลื่อนที่ขึ้น-ลงเหมือนกัน แต่จุดประสงค์การใช้งานต่างกันชัดเจน
- เกทวาล์ว ออกแบบมาเพื่อ “เปิดสุดหรือปิดสุด” เท่านั้น ไม่เหมาะกับการเปิดค้างไว้บางส่วนเพื่อควบคุมอัตราการไหล เพราะจะทำให้เกิดการกัดกร่อนที่บ่าวาล์วจากความเร็วของไหลสูง และมีแรงดันตกคร่อมต่ำเมื่อเปิดเต็มที่
- โกลบวาล์ว ออกแบบมาเพื่อควบคุมอัตราการไหลได้ในทุกตำแหน่ง เหมาะกับงานที่ต้องปรับปริมาณของไหลบ่อยครั้ง แต่แลกมาด้วยแรงดันตกคร่อมที่สูงกว่าเกทวาล์วเมื่อเปิดเต็มที่
พูดง่ายๆ คือ ถ้าต้องการแค่ “เปิด-ปิดระบบ” ให้เลือกเกทวาล์วหรือบอลวาล์ว แต่ถ้าต้องการ “ควบคุมปริมาณการไหล” อย่างละเอียด โกลบวาล์วคือตัวเลือกที่เหมาะสมกว่า
🔗 อ่านเพิ่มเติม: คลิกที่นี่เพื่อเปรียบเทียบระหว่าง โกลบวาล์ว VS เกทวาล์ว
การใช้งานโกลบวาล์วในอุตสาหกรรมต่างๆ
ด้วยความสามารถในการควบคุมอัตราการไหลที่แม่นยำ โกลบวาล์วจึงถูกนำไปใช้อย่างแพร่หลายในหลายอุตสาหกรรม เช่น
- ระบบไอน้ำและหม้อไอน้ำ (Boiler) ควบคุมปริมาณไอน้ำที่ป้อนเข้าสู่ระบบให้คงที่และปลอดภัย
- โรงงานเคมีและปิโตรเคมี ควบคุมอัตราการไหลของสารเคมีในกระบวนการผลิตที่ต้องการความแม่นยำสูง
- ระบบทำความเย็นและปรับอากาศ (HVAC) ปรับปริมาณน้ำเย็นหรือน้ำร้อนที่ไหลผ่านคอยล์
- ระบบน้ำมันเชื้อเพลิงและน้ำมันหล่อลื่น ควบคุมการไหลในจุดที่ต้องการความละเอียดของอัตราการไหล
- ระบบท่อในอาคารและโรงพยาบาล ควบคุมแรงดันและปริมาณน้ำในจุดที่ต้องการความเสถียรของระบบ
วิธีเลือกโกลบวาล์วให้เหมาะกับงาน
ก่อนเลือกซื้อโกลบวาล์ว ควรพิจารณาปัจจัยต่อไปนี้เพื่อให้ได้วาล์วที่ตรงกับความต้องการใช้งานจริง
- ชนิดของของไหล เช่น น้ำ ไอน้ำ น้ำมัน หรือสารเคมี เพื่อเลือกวัสดุตัวเรือนและซีลที่ทนทานต่อของไหลนั้นๆ
- อุณหภูมิและแรงดันใช้งาน ต้องเลือก Class หรือ PN ของวาล์วให้รองรับสภาวะการทำงานจริงได้อย่างปลอดภัย
- ขนาดท่อและอัตราการไหลที่ต้องการ เพื่อเลือกขนาดวาล์วที่เหมาะสม ไม่เล็กหรือใหญ่เกินไปจนเสียประสิทธิภาพ
- รูปแบบการควบคุม ต้องการควบคุมด้วยมือ (Manual) หรือระบบอัตโนมัติผ่านแอคชูเอเตอร์ไฟฟ้า/นิวเมติกส์
- มาตรฐานที่ต้องการ เช่น ANSI, JIS หรือ DIN ตามข้อกำหนดของระบบหรือโครงการ
การบำรุงรักษาโกลบวาล์ว
แม้โกลบวาล์วจะออกแบบให้ทนทานต่อการเปิด-ปิดบ่อยครั้ง แต่การบำรุงรักษาอย่างสม่ำเสมอยังจำเป็นเพื่อยืดอายุการใช้งาน
- ตรวจสอบซีลกันรั่วที่ก้านวาล์วเป็นระยะ หากพบการรั่วซึมให้เปลี่ยน Packing ทันที
- หลีกเลี่ยงการหมุนแฮนด์วีลแรงเกินไปเมื่อปิดวาล์ว เพราะอาจทำให้บ่าวาล์วเสียหายเร็วกว่าปกติ
- ทำความสะอาดสิ่งสกปรกหรือตะกอนที่อาจติดค้างบริเวณบ่าวาล์วและแผ่นปิด เพื่อป้องกันการปิดไม่สนิท
- ตรวจเช็กการเคลื่อนที่ของก้านวาล์วให้ลื่นไหลสม่ำเสมอ ไม่ฝืดหรือติดขัด
สรุป
โกลบวาล์วคือวาล์วที่ออกแบบมาเพื่อควบคุมอัตราการไหลของของไหลได้อย่างแม่นยำในทุกตำแหน่งการเปิด ด้วยกลไกแผ่นปิดที่เคลื่อนที่ขึ้น-ลงตั้งฉากกับบ่าวาล์ว ทำให้เหมาะกับงานที่ต้องปรับปริมาณของไหลบ่อยครั้ง เช่น ระบบไอน้ำ ระบบเคมี หรือระบบ HVAC แม้จะมีแรงดันตกคร่อมสูงกว่าวาล์วชนิดอื่น แต่ความแม่นยำในการควบคุมก็เป็นจุดเด่นที่ทำให้โกลบวาล์วยังคงเป็นตัวเลือกสำคัญในอุตสาหกรรมจนถึงปัจจุบัน การเลือกโกลบวาล์วให้เหมาะสมกับชนิดของไหล แรงดัน และอุณหภูมิใช้งาน จะช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพและปลอดภัยในระยะยาว
